Produktbeschreibung

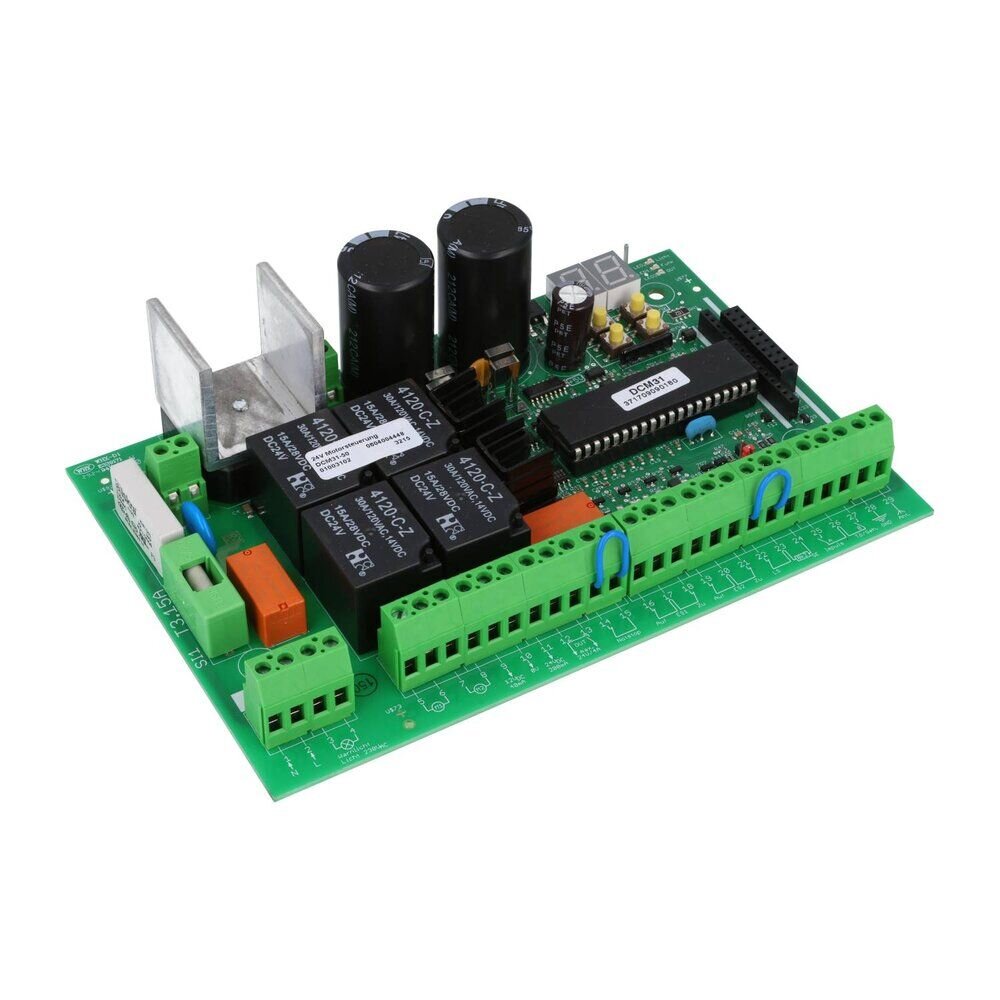

Dickert Steuerungsplatine DCM31-50 – Ersatzsteuerung für Torantriebe
Die Motorsteuerung Dickert DCM31-50 ist eine vielseitige 24 V/DC Motorsteuerung für die komfortable Steuerung von 1- oder 2-flügeligen Toranlagen wie Dreh-, Kipp-, Schwing-, Falt- oder Schiebetoren. Sie ist speziell für den Ersatz in bereits vorhandenen Gehäusen vorgesehen.Der Anschluss eines vorhandenen Trafos aus der bisherigen Steuerung ist erforderlich.
PRODUKTMERKMALE- Sanft-Anlauf und Sanft-Auslauf für schonenden Torbetrieb
- Endlagenerkennung über interne/externe Endschalter oder per Kraftabschaltung
- 24 programmierbare Menüpunkte (siehe Bedienungsanleitung)
- Kraftabschaltung mit einstellbarem Kraftzugabewert (Strommessung)
- Sicherheitsleistenauswertung: 8k2, OSE oder Schaltleiste
- Lichtschrankenanschluss mit wählbaren FunktionenLicht-/Warnlichtausgang frei konfigurierbar
- Schließautomatik einstellbar bis max. 30 Minuten
- Gehflügel-/Teilöffnungsfunktion
TECHNISCHE DATEN
- Abmessungen: 255 × 176 × 80 mm
- Anschlusslast: 11 A
- Anzahl Flügel: bis zu 2
- Ausgänge: 2 × Motor / Licht / Warnlicht
- Betriebsspannung: 24 V AC
- Betriebstemperatur: -20 °C bis +50 °C
- Einschaltdauer: 25 %
- Gewicht: ca. 0,5 kg
- Produktart: Motorsteuerung
- Schutzart: IP54
- Standby-Verbrauch: ca. 3 W
LIEFERUMFANG
- Steuerungsplatine Dickert DCM31-50
- ( Lieferung ohne Funkmodul, ohne Trafo, ohne Gehäuse)
DCM 31-50 Produktdatenblatt
Dickert DCM 31 Betriebsanleitung
