Dickert ACM400S-00 Motorsteuerung im Gehäuse ohne Folientastatur

  • Artikelnummer: ACM400S-00
Dickert
234,95 €
inkl. 19% USt. , zzgl. Versand
  • lieferbar
  • Lieferzeit: 5 - 6 Werktage Ausland abweichend
Stk

Die Lieferzeit für dieses Produkt liegt bei den oben genannten Werktagen. Bitte beachten Sie die aktuelle Liefersituation am Weltmarkt. mehr Informationen zum Versand

Produktbeschreibung

Dickert ACM400S-00 Motorsteuerung im Gehäuse ohne Folientastatur

Die Dickert ACM400S Steuerung wird komplett in einem stabilen Kunststoffgehäuse mit Folientastatur geliefert. Sie ist eine moderne mit Microcontroller arbeitende 400 V/AC Wendeschütz-Motorsteuerung für einen Motor. Die ACM400S kan bei antsprechendem Anschluss auch mit 230 V Wechselspannung betrieben werden. Die Steuerung kann für Dreh- und Schiebetore, für Rolltore, Schranken usw. eingesetzt werden..


Geeignet für

  • 1-motorige Tor-Steuerung fu¨r 400V AC 3~ Motor bis 2.000VA 25% ED oder
  • 1-motorige Tor-Steuerung fu¨r 230V AC 1~ Motor bis 1.000VA 25% ED
  • Für Dreh-, Schiebe-, Falt-, Roll-, Kipp- und Schwingtore in Privat- und Industriebereichen
  • Motore/Rohrmotore mit integrierten Endschaltern können nicht bzw. nur in bestimmten Einstellungen betrieben werden. Einzelheiten siehe Betriebsanleitung.


Funktionen

  • 18 programmierbare Menüs Funktionen siehe Bedienungsanleitung
  • Motorlauf-Überwachung per Drehzahl-Sensor möglich
  • Sicherheitsleistenauswertung Typ “8K2” oder Fraba-OSE (4-Eingänge)
  • Lichtschrankeneingang für DW-Leisten, Bodenschleifen usw.
  • Ampel rot/grün als Zustandsanzeige: hiefür ist die Dickert Steckkarte MMZ442-50 erforderlich
  • Ampelsteuerung für Einbahnstraßen: hiefrür ist die Dickert Steckkarte MMZ442-50 erforderlich


Technische Daten

  • Netzspannung:  230 V / 50 Hz (1~) 400 V / 50 Hz (3~),
  • Leistungsaufnahme < 8 VA(ohne Steckkarten)
  • Betriebstemperatur:  -20°C bis +50°C bei 30% RH bis 90% RH

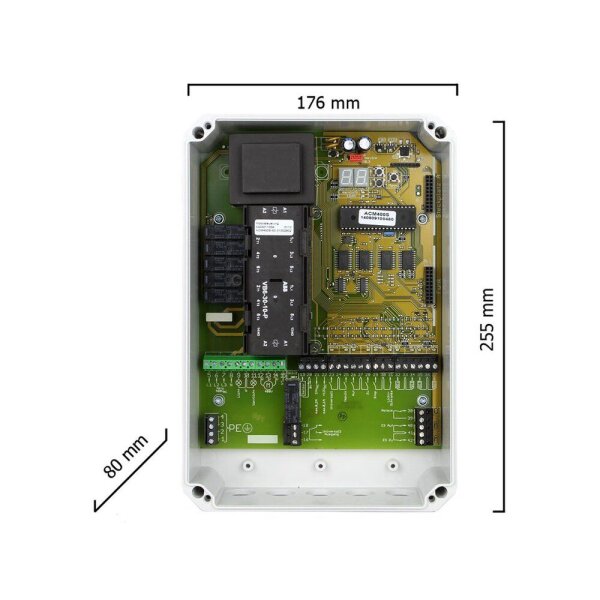

  • Abmessungen:  255 x 176 x 80 mm (LxBxH) Kunststoffgeh. IP54
  • Gewicht:  ca. 1,7 kg incl. Gehäuse
  • Anschlussleistung:  max. 2000 W/400 V, max. 1000 W/230 V, Motorlaufzeit max. 120s (Abschaltung)
  • Sensor-Eingänge:
    • Endschalter:  für potentialfreie Öffner, wie Rollen-Endschalter,Induktivschalter o. ä.
    • Drehzahlsensor:  für Gabel-Lichtschranke od. Hall-Sensor Typ "Casali", "FAAC" oder "DSLTA-51”
    • Lichtschranke:  für potentialfreie Öffner, mit Selbsttest Empfänger durch Masseunterbrechung,
    • mit Selbsttest Sender durch Unterbrechung der Stromversorgung
    • Schließkantensicherung:  für 4 Sicherheitsleisten vom Typ "8K2" oder "Fraba-OSE"
    • oder ähnliche, mit Selbsttest durch Masseunterbrechung
  • Befehlsgeräte-Eingänge:
    • Not-Aus:  für potentialfreie Öffner, als Schlupftür-Sicherungen oder Pilztaster oder ähnliche.
    • "Auf!" / "Zu!" / "Stop":  für potentialfreie Schliesser, als Taster, Schlüsseltaster oder externe Funktaster
    • Impuls-Eingang:  für potentialfreie Schliesser, als Taster, Schlüsseltaster oder externe Funktaster
    • Signal-Ausgänge
    • Licht / Warnlicht:  je max. 500 W
    • Universalausgang:  als potentialfreier Wechsler, max. 230V/3A, z. B. für Ampel-Steuerung etc.
  • Ausgänge:
    • Motor
    • Licht
    • Warnlicht
    • Universal 2
    • Gleichspannung 12 V
    • Wechselspannung 24 V AC


Lieferumfang

  • 1 x Dickert Motorsteuerung ACM400S-01
  • Gehäusestopfen
  • Befestigungsmaterial
  • Bedienungsanleitung

Dickert ACM400S Motorsteuerung Betriebsanleitung

Verwendung: Torsteuerung
