Produktbeschreibung

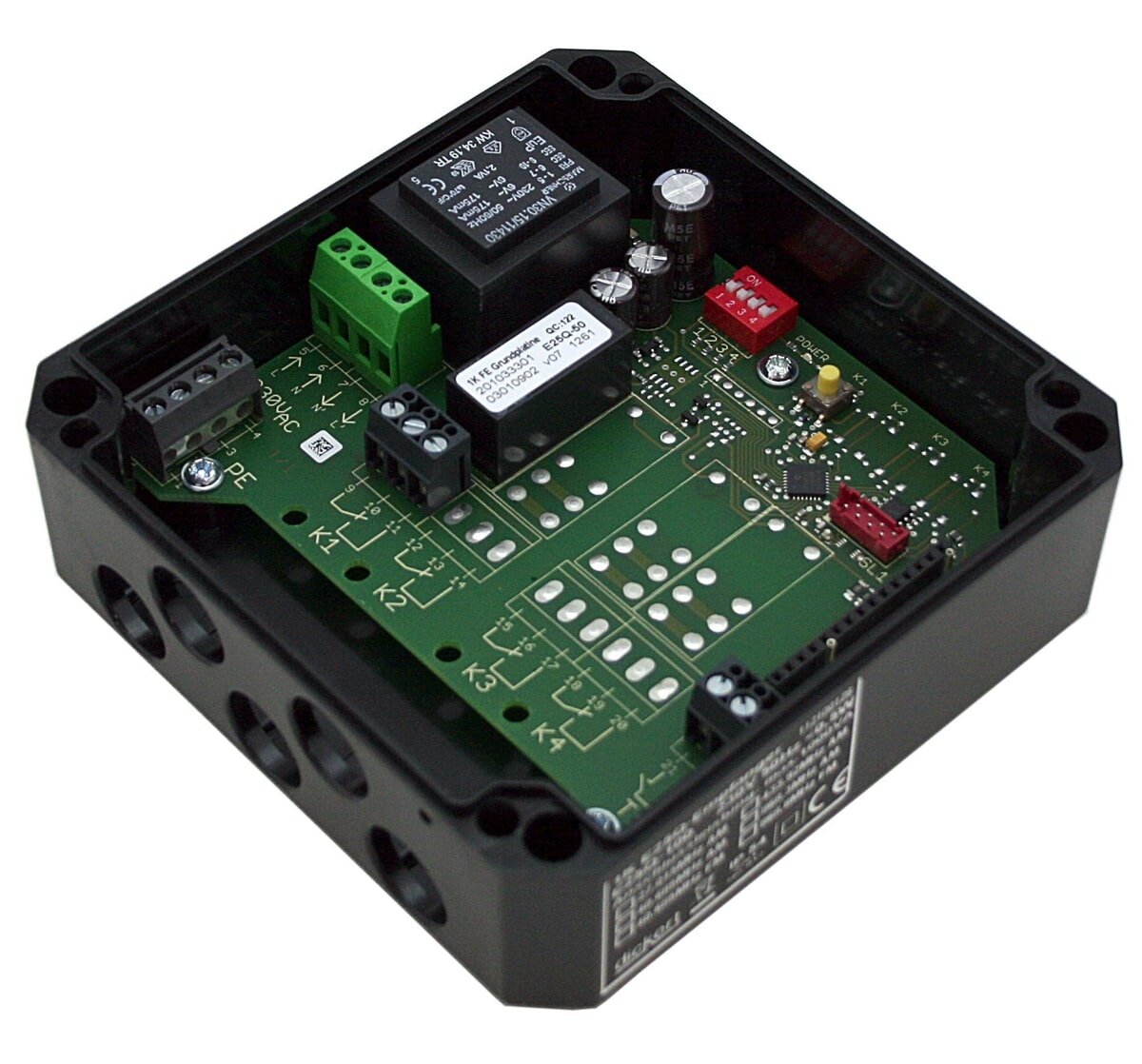

Dickert Funkempfänger E25Q-100, 1 Kanal, mit 40 MHz AM Funkmodul
Der universell einsetzbare Empfänger E25Q-100 wird mit einem separatem Dickert HAM40-51 Funkmodul ausgeliefert. Das Funkmodul ist notwendig für die Funktion des Empfängers! Das HAM40-51 Funkmodul arbeitet mit einer Trägerfrequenz von 40,685 MHz in der Modulationsart AM. Der Anschluss des Funkmoduls erfolgt sehr einfach über die Steckverbindung der 15-poligen Buchsenleiste auf der E25Q Grundsteuerung.Der Dickert E25Q-100 Empfänger eignet sich besonders zum Ansteuern von Motorsteuerungen für Toranlagen, zum Schalten von Beleuchtungen, Alarmanlagen, Springbrunnen usw. Für den Ausgang kann eine automatische Ausschaltzeit eingestellt werden. Mit einem externen Taster oder per Funk kann der Ausgang vorzeitig ausgeschaltet oder die Ausschaltzeit neu gestartet werden. Diese Funktion eignet sich besonders für eine Treppenhausbeleuchtung mit der Möglichkeit zum "Nachschalten".
Der Empfänger kann grundsätzlich verschiedene Codierverfahren einlernen. Der zuerst eingelernte Sender bestimmt jedoch das System, auf das der Empfänger dann "einrastet". Dieses System muss dann beibehalten werden, so kann z.B. nicht Keeloq-Code mit Linearcode an einem Empfänger gemischt werden Mittels der Zusatzkarte “QuickLog25” können die eingelernten Sender-Codes gesichert oder der E25Q zu einer Markisen- / Rollladensteuerung erweitert werden.
PRODUKTMERKMALE
- Hersteller: Dickert
- Frequenz und Modulationsart werden durch austauschbare Funkmodule bestimmt
- Betriebsarten: Impuls, Stromstoß, gezielt EIN/AUS
- Speicher: max. 100 Codes (erweiterbar auf 200, Linearcode mit gleicher Schalterstellung: unbegrenzt)
- Relaisausgänge: 1 potentialfreier Relaisausgänge
- “Auto-Off”: einstellbar von 1 Sekunde bis ca. 18 Stunden
- Eingang für externen Taster einlernbar auf jeden Kanal
- Fernlernen durch “QuickLearn”
- Standbyverbrauch <0,5 watt
- Erweiterbar mit Zusatzkarte Quicklog zur Speichererweiterung, Sicherung von Sender-codes
- Steuerung von Markisen / Rollladen
TECHNISCHE DATEN
-
Empfänger E25Q-100
- Abmessung 125 x 125 x 52mm
- Anschlusslast 8A
- Anzahl Kanäle 1 Kanal
- Ausgänge potentialfr. Relais
- Betriebsspannung 230V AC
- Betriebstemperatur -20°C bis +50°C
- Codierung selbstlernend
- Frequenz wählbar per Modul
- Gewicht 600g
- Modulationsart: AM
- Produktart Funkempfänger
- Schutzart IP54
- Standby <0,5 W
-
Funkmodul HAM40-51
- Abmessung 41 x 22 x 13 mm
- Betriebsspannung 3 - 9 V DC
- Frequenz 40,685 MHz
- Modulationsart AM
- Produktart Zubehör
LIEFERUMFANG
- 1 x Dickert E25Q-100 Empfänger
- E25Q Bedienungsanleitung
- 1 x Dickert HAM40-51 Funkmodul
- 1 x Wurfantenne
- HAM Bedienungsanleitung
Dickert E25Q Bedienungsanleitung
Dickert HQAM HQFM Funkmodule Bedienungsanleitung.pdf
| Produkteigenschaft | Wert |
|---|---|
| Kanäle: | 1 |
| Modulationsart: | AM Amplitudenmodulation |
| Funk-Frequenz: | 40 MHz |
| Betriebsspannung: | 230 Volt AC |
| Passend zu Hersteller: | Dickert |
