Produktbeschreibung

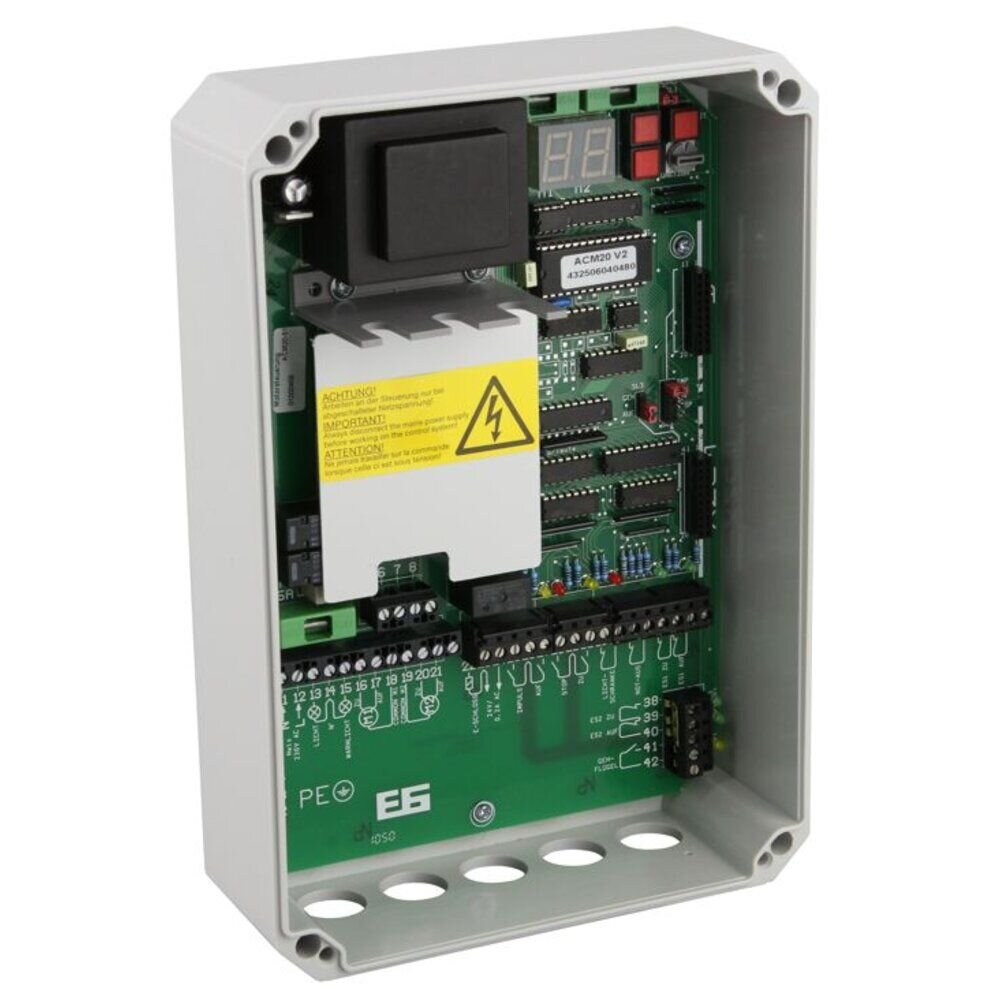

Dickert ACM 20-01 Motorsteuerung, ohne Kraftabschaltung
Die Motorsteuerung ACM20-01 von Dickert ist eine komfortable mit Microcontroller arbeitende 230 V AC Motorsteuerung. Es können bis zu zwei Motoren mit stromgesteuerter Kraftabschaltung betrieben werden. Für den Funkbetrieb kann sowohl ein Funkmodul als auch ein kompletter Empfänger verwendet werden.Die Steuerung ACM20-03 mit Stromstop kann für Dreh-, Schiebe- und Rolltore sowie für Schranken usw. eingesetzt werden.
PRODUKTMERKMALE
- 15 programmierbare Menüs
- ohne Kraftabschaltung
- Endschalter möglich
- Gehflügel-Eingang für Motor 2
- Lichtschrankeneingang
- Ampel rot/grün als Zustandsanzeige, Steckkarte DSK20-51 erforderlich
- Ampelsteuerung für Einbahnstraßen, Steckkarte DSK20-50 erforderlich
- Sicherheitsleistenauswertung 1K2+8K2, Steckkarte DSK02-50 erforderlich
- Fraba OSE Auswertung, Steckkarte OSE12-50 erforderlich
TECHNISCHE DATEN
- Betriebsspannung: 230 V ±10 % 50 Hz
- Ausgänge: max. zwei 230 V/AC Motore, E-Schloß 12 od. 24 V/AC, Licht u. Warnlicht je 230 V/AC max. 500 W, AC-Ausgang 24 V/AC max. 200 mA und 230 V/AC max. 1 A
- Eingänge: Impuls-Taster (Auf, Stop, Zu, Stop, Auf...), Auf-Taster, Zu-Taster, Stop-Taster, Lichtschranke, Endschalter, Gehflügel
- Steckplätze: Funk-Steckkarte 1- od. 4-Kanal, Ampel- od. Einbahnstr.-Steckkarte (DSK20-51/20-50), SE-Auswertung (DSK02-50) zur Auswertung von elektrischen Sicherheitskontaktleisten 1K2+8K2
- Motorleistung: max. 500 W je Motor
- Anschluss: Schraubklemmen, max 4 qmm
- Betriebstemperatur: -20° C bis +50° C bei 30 % bis 80 % rel. Luftfeuchtigkeit

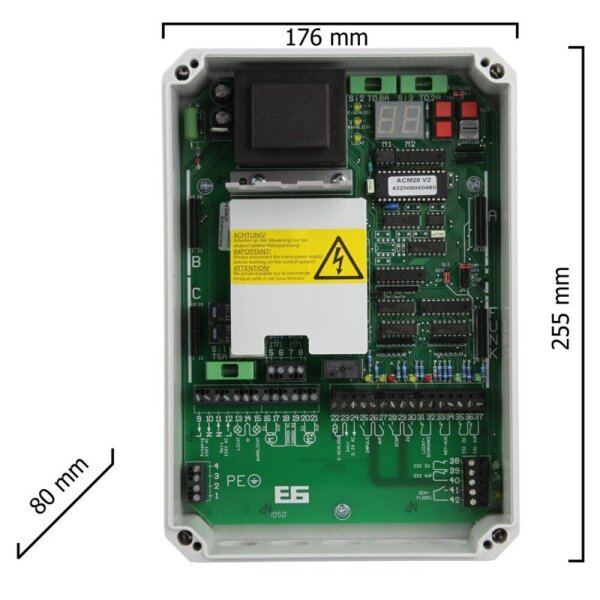

- Abmessung: 255 mm x 176 mm x 80 mm Kunststoffgehäuse,
- Schutzart: IP54
- Gewicht: ca. 1,6 kg incl. Verpackung
LIEFERUMFANG
- 1 x Dickert ACM20-01
- 1 x Betriebsanleitung
Dickert ACM20 Motorsteuerung Betriebsanleitung
Dickert ACM 20-01 Produktdatenblatt
| Produkteigenschaft | Wert |
|---|---|
| Betriebsspannung: | 230 Volt AC |
