Produktbeschreibung

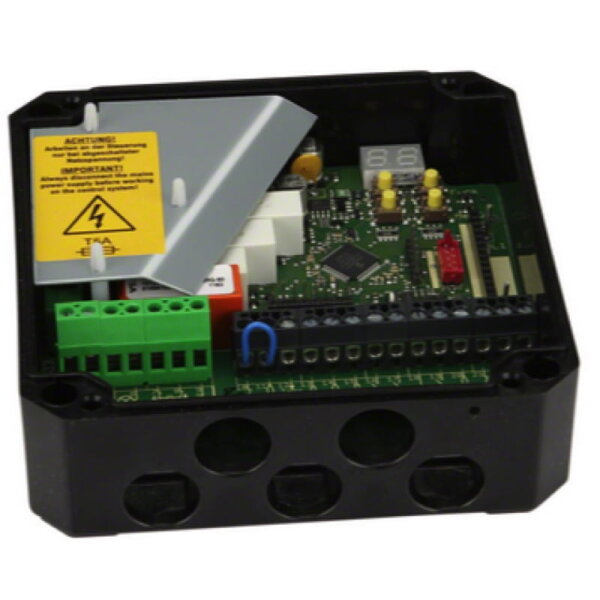

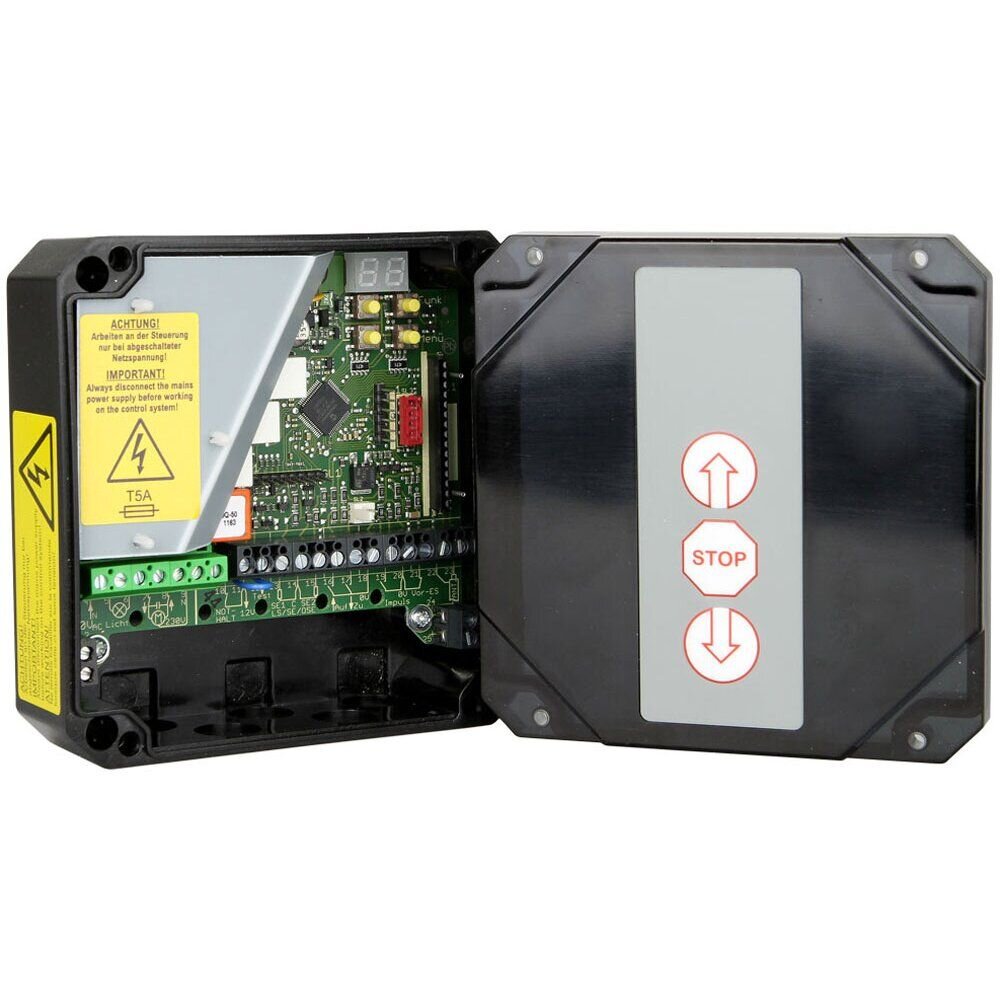

Dickert RTS20Q-20 Steuerung für 230 V Rollmotore mit Endschaltern
Die RTS20Q ist eine Motorsteuerung für 230 V AC Rohrmotore mit integrierten Endschaltern. Die Steuerung kann für Rolltore, Rollladen, Markisen usw. eingesetzt werden. Betrieb anderer 230 V AC Antriebe, ohne Endschalter, ist über Laufzeit-Abschaltung möglich.PRODUKTMERKMALE
- Folientastatur
- Standbyverbrauch <0,5 Watt
- Fernlern-Funktion “QuickLearn”
- Zusatzkarte QuickLog (optional) Sicherung der Einstellungen / Sendercodes, Speichererweiterung, Logbuch
- Impuls, gezielt 'Auf-Zu', Totmann Tippbetrieb zur Lamellenverstellung
- Vorendschalter
- Licht / Warnlichtausgang
- Lichtschrankenanschluss
- Sicherheitsleistenauswertung 1K2, 8K2, OSE oder Schaltleiste
- Betrieb ohne Endschalter möglich Stop über Laufzeit (Hydraulikantriebe)
- Elektronische Endlagenerkennung
- Funkempfänger (Optional): Steckbares Funkmodul in div. Frequenzen
- Schliessautomatik
- Code-Schloss, RFID-Transponder
| Betriebsspannung: | 230 V ±10 % 50 Hz |
| Anschlussleistung: | max. 750 VA |
| Ausgänge: | Motor 230 V/AC 30 VA...500 VA, Licht / Warnlicht 230 V/AC, max. 250 VA, 12 V/DC max. 300 mA für Fraba OSE |
| Eingänge: | Impulstaster, AUF-Taster, ZU- Taster, Notstop-Taster, Lichtschranke, Sicherheitsleiste 1K2, 8K2 oder OSE, Vorendschalter, Code-Schloss, RFID-Transponder |
| Einschaltdauer: | 25 % ED bei max. 99 s Motorlaufzeit |
| Anschluss: | Schraubklemmen, max 4 qmm |
| Funk: | Funkmodul mit 433MHz oder 868MHz AM |
| Codierung: | 12Bit, 18Bit oder Keeloq, selbstlernend, max. 30 Codes, optional 60 Codes (QuickLog25) können eingelernt werden |
| Betriebstemperatur: | -20° C bis +50° C bei 30 % bis 80 % rel. Luftfeuchtigkeit |
| Abmessung: Schutzart: |
125 mm x 125 mm x 52 mm Kunststoffgehäuse, IP54 |
| Gewicht: | ca. 0,5 kg incl. Verpackung |
LIEFERUMFANG
- 1 x Dickert RTS20Q20 Steuerung mit Folientastatur (ohne Funk)
Dickert RTS20Q Rolltorsteuerung Betriebsanleitung
Dickert RTS20q-20 Produktdatenblatt
| Produkteigenschaft | Wert |
|---|---|
| Verwendung: | Rolltore |
| Betriebsspannung: | 230 Volt AC |
