Produktbeschreibung

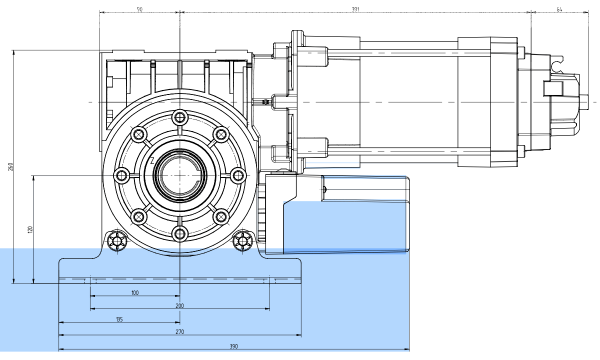

DoorTec Industrie Rolltoraufsteckantrieb 220 Nm, 14 Upm, Hohlwelle 30mm, Komplettset
Die Torantriebe der Serie RDA des Herstellers DoorTec sind optimal für Rolltore in Industrie und Gewerbe geeignet. In Kombination mit der DoorTec Steuerung Door-Pro-Automatic erhalten Sie ein perfekt aufeinander abgestimmtes Antriebspaket zum Betriebs Ihres Tors.DoorTec Antriebe sind "Made in Germany" und entsprechen - ebenso wie die Steuerung - aktuellen Anforderungen und Normen.
Dieses Antriebspaket wird komplett mit Antrieb, Nothandkette, Getriebehohlwelle, Kabelsatz und Steuerung geliefert und ist z-B. auch als Ersatz für den Marantec MDF einsetzbar.
ANWENDUNG
- abgestimmt auf die Anforderungen zur Steuerung von Toren im industriellen und gewerblichen Umfeld
- Aufsteckantrieb für Rolltore
- für Totmann-Betrieb
- für Welle: 3o mm
- mit Nothandkurbel
- Komplettpaket, universell einsetzbar, für Aufsteckmontage auf Welle
- Robust und kompakt
- Digitaler Endschalter mit Endschalterbereich 20 Umdrehungen
-
Automatic Torsteuerung mit umfangreichen Einstell- und Anschlußmöglichkeiten
- Bedienung per 3-fach Taster
- Display zur Bedienung und Diagnose im Gehäusedeckel
- Automatische Erkennung der meisten Absolutwertgeber
- Automatische Erkennung des angeschlossenen Kontaktleistensystems
- Nothandkurbel
- Kabelsatz steckbar
- Nachträglich erweiterbar (z.B. mit Funkempfänger)
TECHNISCHE DATEN
- Nennspannung: 400 V AC, 3 phasig
- Nennfrequenz: 50 Hz - 60 Hz
- Drehmoment: 220 Nm
- Nenndrehzahl: 14 U/min
- Motorleistung: 1,5 kW
- Endschalterbereich: 20 Umdrehungen
- Hohlwelle: 30 mm

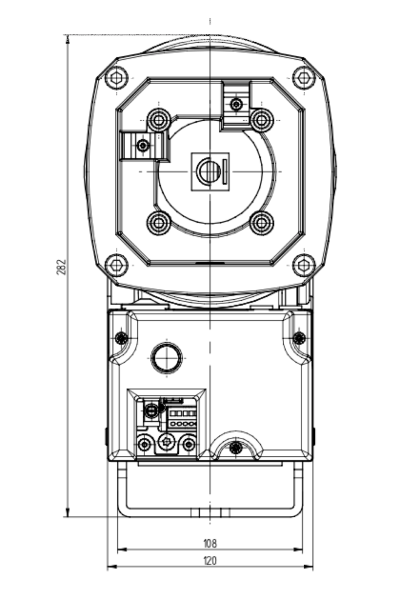

- Motorfuß: 120 mm
- Betriebstemperatur: -5 - +40 °C
- Geräusch: < 70 dB(A)
- Gewicht: 15 kg
- Schutzart: IP 54 (Motor)
- Schutzklasse: I

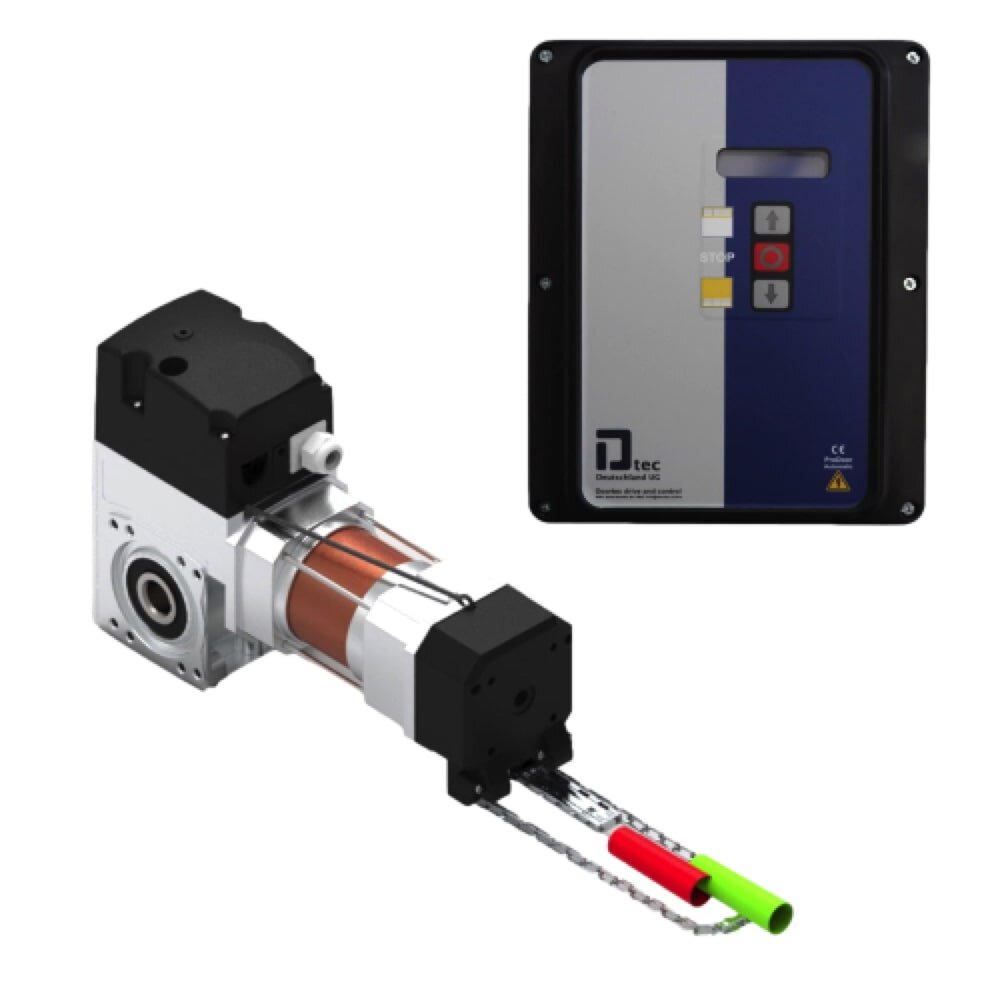

LIEFERUMFANG
- 1 x DoorTec Rolltoraufsteckantrieb RDA-220-14-KU-DES-20-30, digitaler Endschalter, Nothandkurbel, Motorfuß 120 mm
- 1 x DoorTec Door-Pro-AutomaticTorsteuerung mit integriertem 3-fach Drucktaster und LCD-Display sowie 3PH-CEE Stecker, montiert
- 1 x OSE Sensor Set V6 mit Diagnose-LED, Molex-Stecker und OSE-T Sender, Länge 10,5m
- 1 x Spiralkabel 5 x 0,25, ausziehbar auf c. 3,8 m mit Halter und Verschraubung
- 1 x Tordose mit Kabeleinführungen und Spiralakabeleinführung
- Betriebsanleitung
Doortec Pro-Door-Automatic Bedienungsanleitung
| Produkteigenschaft | Wert |
|---|---|
| Passend zu Hersteller: | Alle Hersteller |
| Zug-/Druckkraft: | 220 N |
| Notentriegelung: | Nothandkurbel |
| Steuerung: | mit Steuerung, extern |
| Umdrehungen / Minute: | 14 Upm |
| Verwendung: | Rolltore |
| Torantrieb: | Industrietorantrieb |
| Hersteller: | DoorTec |
