Produktbeschreibung

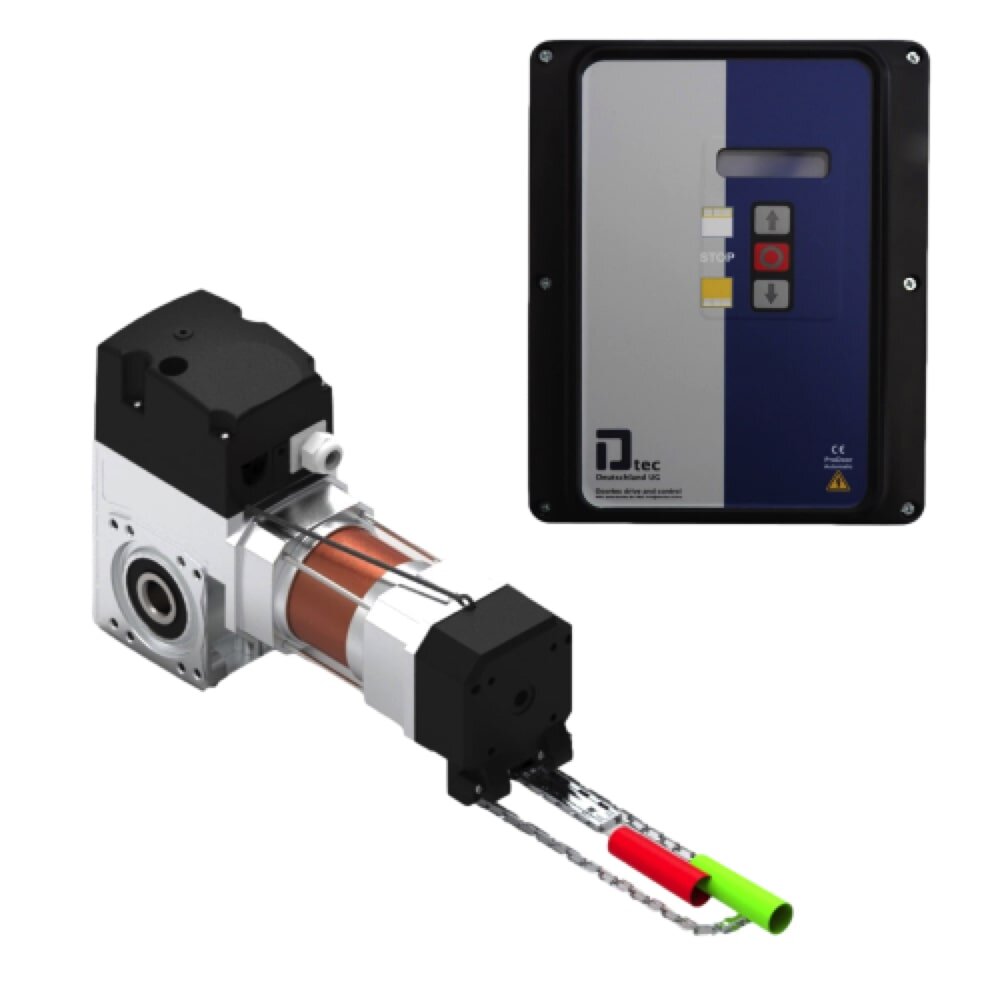

DoorTec Industrie Sektionaltorantrieb 100 Nm, 24 Upm, Hohlwelle 25,4mm, Komplettset, FU-Betrieb
Die Torantriebe der Serie SD des Herstellers DoorTec sind optimal für Sektionaltore in Industrie und Gewerbe geeignet. In Kombination mit der DoorTec Steuerung Door-Pro-Automatic erhalten Sie ein perfekt aufeinander abgestimmtes Antriebspaket zum Betriebs Ihres Tors.DoorTec Antriebe sind "Made in Germany" und entsprechen - ebenso wie die Steuerung - aktuellen Anforderungen und Normen.
Dieses Antriebspaket SD-100-24-EKS-DES-15-FU ist für Frequenzumrichterbetrieb ausgelegt und wird komplett mit Antrieb, Nothandkette, Getriebehohlwelle, Kabelsatz und Steuerung geliefert und ist z-B. auch als Ersatz für Marantec STA einsetzbar.
ANWENDUNG
- abgestimmt auf die Anforderungen zur Steuerung von Toren im industriellen und gewerblichen Umfeld
- Aufsteckantrieb für Sektionaltore
- Frequenzumrichterbetrieb
- für Totmann-Betrieb
- für Welle: 25,4 mm
- mit Nothandkette
- Komplettpaket, universell einsetzbar, für Aufsteckmontage auf Welle
- Robust und kompakt
- Digitaler Endschalter mit Endschalterbereich 15 Umdrehungen
-
Automatic Frequenzumrichter Torsteuerung mit umfangreichen Einstell- und Anschlußmöglichkeiten
- Bedienung per 3-fach Taster
- Display zur Bedienung und Diagnose im Gehäusedeckel
- Automatische Erkennung der meisten Absolutwertgeber
- Automatische Erkennung des angeschlossenen Kontaktleistensystems
- CEE-Steckverbinder mit 1,2m Kabel
- Nothandkette
- Kabelsatz steckbar
- Nachträglich erweiterbar (z.B. mit Funkempfänger)
TECHNISCHE DATEN
- Speisespannung: 230 V AC, 1-phasig
- Ausgangsspannung: 3 x 230 V AC
- Nennfrequenz: 50 Hz - 60 Hz
- Drehmoment: 100 Nm
- Nenndrehzahl: 24 U/min
- Leistung: 0,37 kW
- Endschalterbereich: 15 Umdrehungen
- Torsteuerung Automatic Frequenzumrichter 0,75 kW
- Hohlwelle: 25,4 mm
- Betriebstemperatur: -5 - +40 °C
- Geräusch: < 70 dB(A)
- Gewicht: 15 kg
- Schutzart: IP 54 (Motor)
- Schutzklasse: I
LIEFERUMFANG
- 1 x DoorTec Sektionalötorantriebsset SD-100-24-KEL-DES-15-25,4-FU-T7, bestehend aus:
- Sektionalötorantriebsset SD-100-24-KEL-DES-15-25,4,
- mit digitalem Endschalter, Nothandkette,
- Kettenverlängerung auf 5,5m Montagehöhe, 2 x Kettenverbinder
- Drehmomentstütze
- 1 x DoorTec Door-Pro-Automatic Frequenzumrichter Torsteuerung
- mit integriertem 3-fach Drucktaster und LCD-Display sowie Schuko-Stecker, montiert
- Steuerkabel 7 m für digitalen Endschalter
- Betriebsanleitung
| Produkteigenschaft | Wert |
|---|---|
| Passend zu Hersteller: | Alle Hersteller |
| Zug-/Druckkraft: | 100 N |
| Frequenzumrichter: | Mit Frequenzumrichter |
| Notentriegelung: | Nothandkette, schnelle Kette |
| Verwendung: | Industriesektionaltor |
| Steuerung: | mit Steuerung, extern |
| Torantrieb: | Industrietorantrieb |
| Hersteller: | DoorTec |
| Umdrehungen / Minute: | 24 Upm |
