Produktbeschreibung
Marantec Industrietorantrieb STA 1-10-24 KE für federausgeglichene Sektionaltore bis 30 m² - Antriebspaket
Die Torantriebe der Serie STA 1 sind optimal für federausgeglichene Sektionaltore geeignet. Dafür sorgt ein speziell für diesen Einsatz entwickeltes Getriebe mit einem Spezialmotor, der für viel Kraft auf kleinstem Raum sorgt. Die Bauform der Antriebe ist extrem kompakt, das Gehäuse sehr schmal. Die Antriebe der STA 1-Serie sind mit Standard-Hohlwelle oder Getriebehohlwelle mit Vielverzahnung zur Aufnahme von unterschiedlichen Wellenadaptern verfügbar. Die Endabschaltuing erfolgt über eien Absolutwertgeber.Bei diesem Artikel handelt es sich um ein Komplettpaket: Marantec Antriebspaket STA 1-10-24 KE für federausgeglichene Sektionaltore bis 30 m².
ANWENDUNG
- Für federausgeglichene Sektionaltore
- bis 30 m² Torfläche, max. 390 kg Torgewicht
- Komplettpaket, universell einsetzbar, für Aufsteckmontage auf Federwelle
- Robust und kompakt
- Digitale Endlageneinstellung
- Steuerung (enthalten) mit umfangreichen Einstellmöglichkeiten
- Notbedienung: Kette mit automatischer Nullstellung
- Betriebsart: Totmann
TECHNISCHE DATEN
- Nennspannung: 400 V AC, 3 phasig
- Nennfrequenz: 50 Hz
- Steuerspannung: 24 V DC
- Drehmoment: 100 Nm
- Nenndrehzahl: 24 U/min
- Motorleistung: 0,37 kW
- Zyklen: 20 / Stunde
- Hohlwelle: 25,4 mm
- Gewicht: 15 kg
- Schutzart: IP 65
- Schutzklasse: I

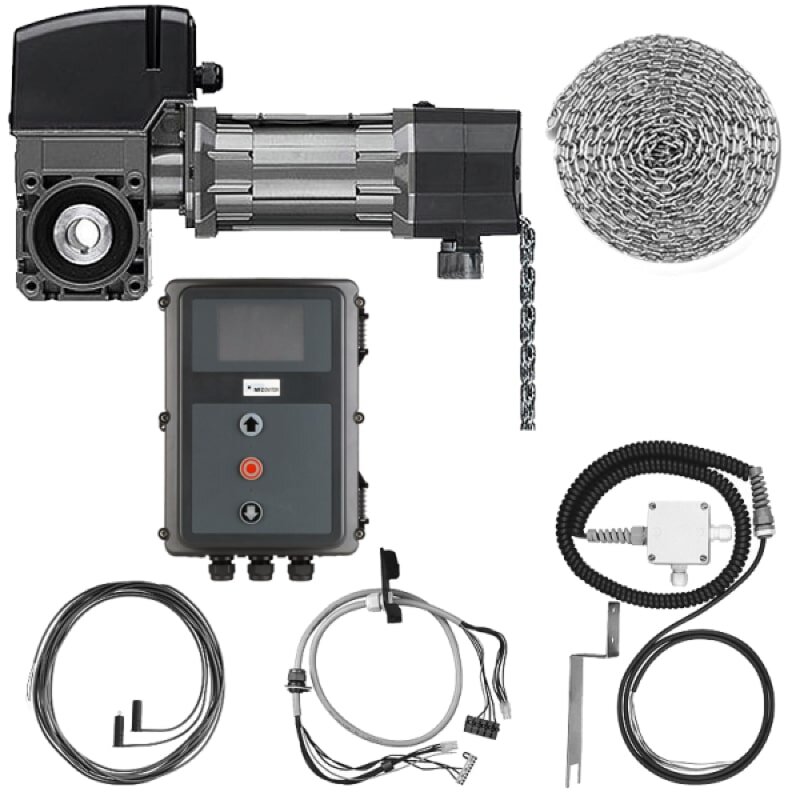

LIEFERUMFANG
- 1 x Marantec Antrieb STA 1-10-24 KE 400 V/3~ AWG 25,4 mm mit 1.000 mm Haspelkette
- 1 x Marantec Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display im Deckel, Anschlusskabel mit CEE-Stecker 5-polig rot
- Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 5.000 mm
- Haspelkette: 4.000 mm, mit 2 Kettenschlössern
- Drehmomentstütze L-Form
- mit Passfeder für Vollwelle (6,35x6,35x105 mm) und hoher Passfeder für Hohlwelle 25,4/31,75 mm (6,35x9,53x130 mm) und Verbindungsmaterial für STA 1 und VTA 11 mit Drehmomentstütze L-Form/S-Form/U-Form
- Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die Steuerung und Stecker für die Torblattanschlussdose, 1.600 mm ungewendelt/800-3.200 mm Wendellänge
- Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
- F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm
Marantec Montageanleitung Sektionaltorantrieb STA.pdf
| Produkteigenschaft | Wert |
|---|---|
| Notentriegelung: | Nothandkette |
| Steuerung: | mit Steuerung, extern |
| Torantrieb: | Industrietorantrieb |
| Verwendung: | Geeignet für Sektionaltore, federausgegglichen |
| Hersteller: | Marantec |
