Produktbeschreibung
Marantec STAW 1-6-24 E-KE CD 230 V - Industrietorantriebspaket für Sektionaltore
Die Torantriebe der Serie STAW 1 sind optimal für federausgeglichene Sektionaltore geeignet. Dafür sorgt ein speziell für diesen Einsatz entwickeltes Getriebe mit einem Spezialmotor, der für viel Kraft auf kleinstem Raum sorgt. Die Bauform der Antriebe ist extrem kompakt, das Gehäuse sehr schmal. Die Antriebe der STAW 1-Serie sind mit Standard-Hohlwelle oder Getriebehohlwelle mit Vielverzahnung zur Aufnahme von unterschiedlichen Wellenadaptern verfügbar. Die Endabschaltuing erfolgt über eien Absolutwertgeber.Bei diesem Artikel handelt es sich um ein Komplettpaket: Marantec Antriebspaket STAW 1-6-24 E/KE mit 230 Volt AC Motor.
ANWENDUNG
- Für federausgeglichene Sektionaltore
- bis 20 m² Torfläche, max. 260 kg Torgewicht
PRODUKTMERKMALE
- Komplettpaket, universell einsetzbar, für Aufsteckmontage auf Federwelle
- Robust und kompakt
- Digitale Endlageneinstellung
- Steuerung (enthalten) mit umfangreichen Einstellmöglichkeiten
- Soft-Anlauf, Soft-Stopp, Schnelllauf
- Längere Nothandkette
TECHNISCHE DATEN
- Nennspannung: 230 V AC, 1 phasig
- Nennfrequenz: 50 Hz
- Drehmoment: 60 Nm
- Nenndrehzahl: 24 U/min
- Motorleistung: 0,37 kW
- Hohlwelle: 25,4 mm
- Gewicht: 23 kg
- Schutzart: IP 65
- Schutzklasse: I
LIEFERUMFANG
- 1 x Antrieb STAW 1-6-24 E-KE 230 V/1~ AWG 25,4 mm mit 1.000 mm Haspelkette

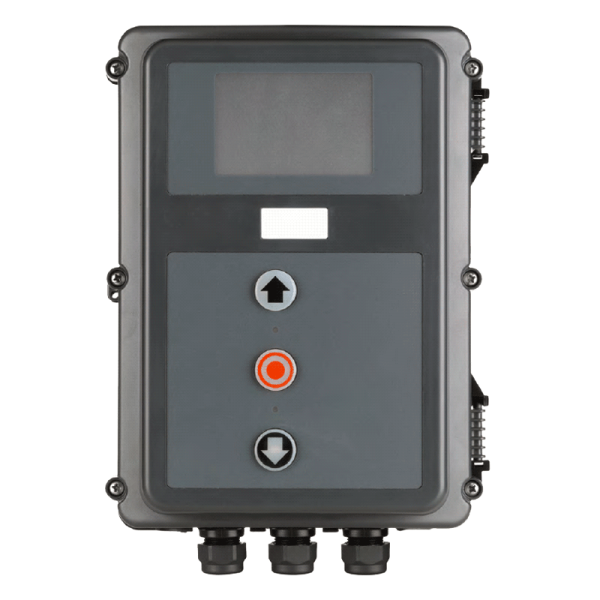

- Steuerung CS 320 230 V/1~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display im Deckel,
- Anschlusskabel mit Schuko-Stecker Typ F
- Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 7.000 mm
- Haspelkette: 8.000 mm, mit 2 Kettenschlössern
- Drehmomentstütze 1 L-Form
- Zubehörbeutel STA Standard
- Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die Steuerung und Stecker für die Torblattanschlussdose, 3.000 mm ungewendelt/800-3.200 mm Wendellänge
- Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
- F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm
