Marantec Comfort 861 S Schiebetorantrieb, bis max. 600 Kg

Marantec Comfort 861 S, Schiebetorantrieb-Set für Tore bis 600 kg und 8 m Torbreite, 18 cm/s, 868 MHz Funktechnik

Der Schiebetorantrieb Comfort 861 S von Marantec ist ein optimaler Antrieb für Schiebetore bis zu einer Länge von 8 m und einem Torgewicht von bis zu 600 kg. Die Torlaufgeschwindigkeit ist individuell einstellbar.Der Schiebetorantrieb ist in einem kleinen, kompakten Aluminiumgehäuse untergebracht und fügt sich so unauffällig in die Toranlagen ein. Für eine optimale Nutzung sind Teilöffnungen möglich, beispielsweise für Fußgänger.

Der Torantrieb ist sowohl in bi-linked Funktechnik als auch in der bekannten Multi-Bit Funktechnik von Marantec verfügbar.

PRODUKTMERKMALE

• Hersteller: Marantec
• Schiebetor- / Säulenantrieb Comfort 861 S für Tore bis 600 kg
• Antriebsmotor mit Steuerung und 1 Handsender 868 MHz
• Stromabhängige Hinderniserkennung - Keine aktive Schließkantensicherung (SKS) notwendig (EG-Konfomitätserklärung beachten)
• Zahnrmodul: 4
• Referenzpunkt-Technik
• Stromspartechnik
• Soft-Start / Soft-Stopp
• Elektronische Aufschubsicherung
• Blockierschutz
• Laufzeitbegrenzung
• Abschließbare Entriegelung (von Außen zugänglich)
• Integrierte Entriegelung
• Gehäusezugang über abschließbare Drehtür
• Antriebsgehäuse als Torpfosten nutzbar
• Nuten zur einfachen Anbringung von Gummiprofilen oder Kontaktleisten
• Vormontierte Leuchteinheit zur Nachrüstung einer Signalleuchte im Gehäuse
• Battery Back-up in Gehäuse integrierbar
• Integrierte Auswertung 8,2 kOhm
• Höhenverstellbares Stirnrad (max 160 mm)
• Marantec EOS-Programmierung
• Programmierung und Zustandsmeldung über LC-Display
• Drehrichtungsumkehr programmierbar
• Automatische Zulauffunktion (nur in Verbindung mit Lichtschranke nutzbar)
• Torlaufzeit und Vorwarnzeit getrennt programmierbar
• Beleuchtungsdauer programmierbar
• Beleuchtung über Funk schaltbar
• Abschaltautomatik AUF und ZU getrennt programmierbar
• Teilöffnung programmierbar
• Laufgeschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Position AUF und ZU getrennt programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
• Relais-Ausgang programmierbar: Signalleuchte, Torposition AUF/ZU, Wischimpuls - 1 Sekunde, Störung, Beleuchtung
• Wartungs- und Zählerzyklen auslesbar
• Wartungsintervall programmierbar
• Fehlersignalisierung mit Fehlerspeicher
• MehrstufigeReset-Funktion (Störung, Sicherheit, Funk etc.)

ANSCHLUSSMÖGLICHKEITEN

• Steckbarer Funkempfänger
• Taster (konventionell)
• 2-Draht- oder 4-Draht-Lichtschranke (konventionell)
• Haltkreis (konventionell)
• Kontaktleiste 8,2 k Ohm AUF und ZU (konventionell)
• HaltekreiMarantec-Lichtschranke AUF und ZU (konventionell)
• Signalleuchte 24 V DC (konventionell)
• Elektroschloss (24 V DC) konventionell
• Programmiergerät und Erweiterungsmodule (MS-Bus) (konventionell)
• Battery-Backup
• Versorgung externer Elemente 24 V DC (max. 50 mA)

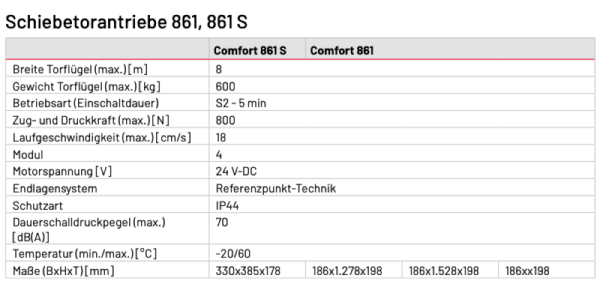

TECHNISCHE DATEN

• Zug- und Druckkraft: 800 N
• Torbreite: 8.000 mm (max.)
• Torgewicht: 600 kg (max.)
• Laufgeschwindigkeit: 18 cm/s
• Öffnungszeit (torspezifisch): ca. 15-25 s
• Nennspannung: 230 V
• Nennfrequenz: 50/60 Hz
• Leistungsaufnahme Betrieb: 0,4 kW
• Leistungsaufnahme Stand-by: 3,2 W
• Betriebsart (Einschaltdauer): S2- 5 min
• Motorspannung: 24 V
• Steuerspannung: 24 V DC
• Schutzart Motor-Aggregat: IP 44
• Schutzart Steuerung: IP 65
• Schutzklasse: I
• Temperaturbereich: -20°C bis +60°C
• Abmessungen: 385 x 330 x 150 mm
• Gewicht: 22,5 kg

LIEFERUMFANG

• 1 x Motor-Aggregat mit integrierter Steuerung Control x.82
• 1 x Digital 941 Modulempfänger mit Magnetfuß-Antenne, 868 MHz
• 1 x Digital 564 Mini-Handsender 4-Kanal, 868 MHz
• 1 x Bodenkonsole und Stirnrad Modul 4 vormontiert
• Montagematerial
• Bedienungs- und Installationsanleitung
