Marantec SDO 05-10-30 FU-I Antrieb Set für Schiebetore bis 1.300 kg

Marantec SDO 05-10-30 FU-I Schiebetorantrieb mit 100 Nm, 12 cm/s für Tore bis 1.300 kg,  mit Steuerung CS320, mit 230 V AC Motor und Frequenzumrichter

Ein starker, robuster Schiebetorantrieb. Der Marantec SDO 05-10-30 FU-I ist für Schiebetore bis zu einer Breite von 18 m und einem Gewicht von 1.300 kg ausgelegt. Die Steuerung ermöglicht die Programmierung von Teilöffnungen. Das System verfügt über eine automatische Zulauffunktion sowie einen für Zusatzfunktionen programmierbaren Ausgang.

Konzipiert für schwere und breite Industrieschiebetore, überzeugen das Marantec SDO 05-10-30 FU-I Antriebssysteme durch das robuste, auf Langlebigkeit ausgelegte Motoraggregat. Die im Antriebsgehäuse integrierte Steuerung besitzt ein LC-Display, mit dem der Torantrieb einfach und übersichtlich programmiert wird. Das Antriebsgehäuse ist temperatur- und witterungsbeständig.
Die besondere Stärke des SDO 05-10-30 FU-I ist die Gewährleistung des kontrollierten, normengerechten Torlaufs.

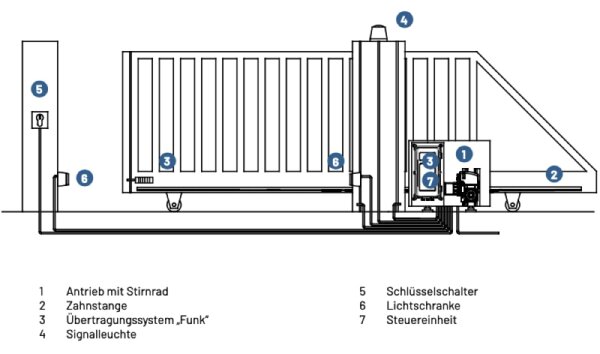

ANWENDUNG

• Schiebetorantrieb SDO 05-10-430 FU-I
• Max. Torgewicht: 1.300 kg
• Max. Torbreite: 18,0 m
• Zahnrmodul: 6

PRODUKTMERKMALE

• Sehr robuster Schiebetorantrieb für gewerbliche Nutzung
• Federunterstützte Motorhalterung zur Stoßdä̈mpfung
• Stahl-Stirnrad Modul 6 (Modul 4 ist auch einsetzbar)
• Optionales Edelstahlgehäuse mit hö̈henverstellbarer Antriebshalterung zur Einstellung der Stirnrad-Position
• Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
• Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
• Kurzschlussfeste Kleinspannung
• Beleuchtete Deckeltastatur (Nachtbeleuchtung)
• Gehäuseschutz für Leiterplatte Platinentaster und LEDs zur Statusmeldung (Standard)
• Steckbares LC-Display mit Klartextanzeige
• 3-Tasten-Navigation/Zustands- und Diagnosemeldungen
• Endlageneinstellung
  • über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
  • Einstellung üer Platinentaster oder steckbaren LCD-Monitor
• 4 programmierbare Relaisausgänge mit 44 Funktionen
• 2 programmierbare Eingänge mit 27 Funktionen
• Äderung der Drehrichtung über Platinentaster/ Display
• Zwischenstellung programmierbar (nur mit AWG)
• Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
• Drehrichtungsüberwachung und -erkennung (nur mit AWG)
• Integrierter Torlaufzähler
• Programmierbarer Wartungsalarm (PIN-Code- geschützt)
• Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor
• Notbedienung: Notentriegelung (E)
• Überlastschutz: Thermoschutz 140 °C

• Anschluss für Elemente des Sicherheitskreises
• Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
• Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
• Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
• Anschluss für Radarpräsenzmelder
• Schnittstelle zum Anschluss eines Frequenzumrichters
• Schnittstelle zum Anschluss von Erweiterungsmodulen
• Steckplätze für Funkmodul und Wochenzeitschaltuhr
• Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
• Ansteuerung der Magnetbremse über Relaisausgang
• Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
• Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)

TECHNISCHE DATEN

• Torbreite: 18.000 mm (max.)
• Torgewicht: 1.300 kg (max.)
• Modul: 6 mit 13 Zähnen
• Abtriebsdrehmoment: 1000 Nm
• Abtriebsdrehzahl: 30 / min.
• Zyklen / Stunde: 10 (max.)
• Laufgeschwindigkeit: 12 cm/s (max.)

Elektrische Daten

• Bauseitige Versorgungsspannung: 230 V/1PH
• Nennfrequenz: 50 Hz
• Nennstrom in Dreieckschaltung: 4,1 A
• Motorleistung: 0,55 kW
• Betrieb mit CS 320 FU: 0,75 kW
• Leistungsfaktor (cos phi): 0,72
• Steuerspannung: 24 V DC

Umgebungsdaten

• Schutzart Motor-Aggregat: IP 54
• Schutzart Steuerung: IP 65
• Schutzklasse: I
• Temperaturbereich: -20°C bis +60°C

Abmessungen

• Motor-Aggregat: 404 x 264 x 498 mm (L x B x H)

Gewicht

• Motor-Aggregat (ca.): 15,0 kg

   LIEFERUMFANG

• 1 x Motor-Aggregat SDO 05-10-30 E 230 V/1PH FU-I (AWG)
• 1 x Steuerung CS 320 FU-I 230 V/1PH im CS-Kombigehäuse mit LCD im Deckel, Anschlusskabel mit Schuko-Stecker F

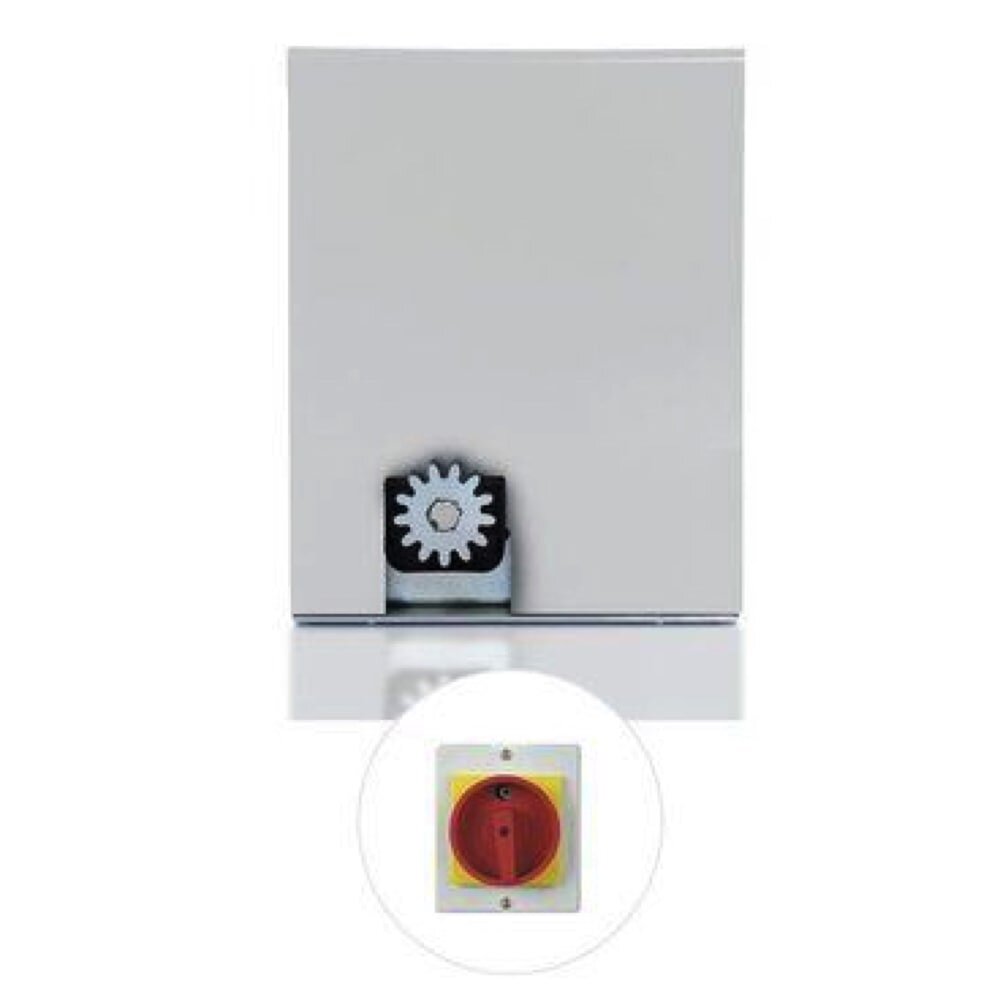

• Hauptschalter 400 V / 16 A (4-polig)
• Stirnrad Modul 6 mit 13 Zähnen

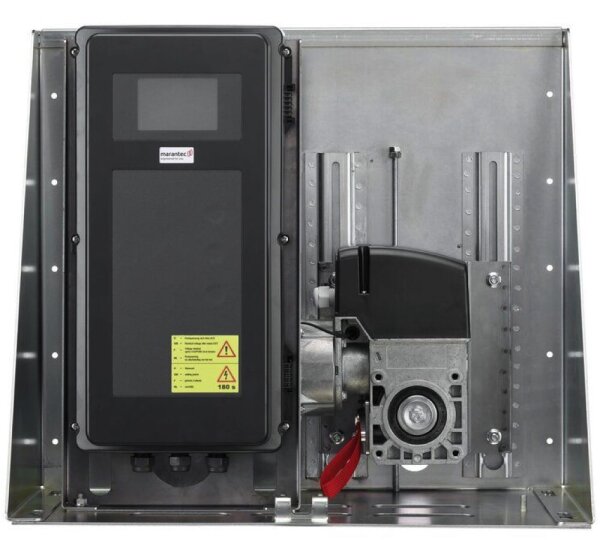

• Alle Komponenten bereits montiert im Stahlblechgehäuse mit Bodenkonsole
• Montagematerial
• Bedienungs- und Installationsanleitung
