Produktbeschreibung
Marantec Schiebetorantrieb Comfort SU Komplettpaket
Die Marantec Schiebetorantriebe der Serie Comfort SU stehen mit ihrer 24 Volt / DC Technik für sichere und anspruchsvolle Anwendungen. Ob Geschwindigkeiten bis zu schnellen 40 cm/s oder Gewichte bis zu 1.100 kg pro Tor – die Serie Comfort SU bietet viele Varianten für diverse Anwendungsbereiche. Ausgestattet mit moderner DC-Steuerungstechnik und robuster Mechanik und Elektronik wurden die Antriebe mit einem Fokus auf Leistung und Langlebigkeit entwickelt.In unserem Shop können Sie aus folgenden Versionen, den für Sie passenden Schiebetorantrieb wählen.
Comfort SU500F
Der Marantec Comfort SU500F ist der schnellste Schiebetorantrieb im Marantec-Sortiment und mit seinen bis zu 40 cm/s einer der schnellsten Schiebetorantriebe im privaten Bereich. Er ist für zukünftige Anforderungen an sichere Toranlagen gerüstet.
Comfort SU700M
Der Marantec Comfort SU700M ist ausgelegt für ein maximales Torgewicht von 700 kg und dabei bis zu 25 cm/s schnell. Damit bildet er das leistungsstarke Mittelfeld der privat nutzbaren Schiebetorantriebe.
Comfort SU1100M
Mit 1.100 kg maximalem Torgewicht steht der Marantec SU1100M am oberen Ende der DC-Schiebetorantriebe. Dank der magnetischen Endschalter ist auch noch in diesem Leistungsbereich ein sicherer und exakter Betrieb möglich.
PRODUKTMERKMALE
- Stromabhänngige Hinderniserkennung mit Reversierung – keine aktive Schließkantensicherung notwendig
- Einstellung der Endlagen über magnetsiche Endschalterfahnen
- Getriebeuntersetzung mit extra großem Lager mit hoher Leistung
- Robuster Aufbau mit selbsttragendem Lager
- Sehr leise Mechanik, geschützt durch stabiles, pulverbeschichtetes Aluminium Druckguss-Gehäuse
- Witterungsbeständig durch Hightechmaterialien
- Geschwindigkeit bis zu 40 cm/sek. (SU500F)
- Soft Start/Stop
- Modul 4
- integrierte Marantec bi-linked Funktechnik
- Soft-Start/Soft-Stopp/Soft-Lauf
- Automatische Zulauffunktion
- Toraufzeit und Vorwarnzeit getrennt programmierbar
- Beleuchtungsdauer programmierbar und über Funk schaltbar
- Teilöffnung programmierbar
- Laufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Zyklenzähler
- Wartungsintervall programmierbar
- Fehlersignalisierung
- Einfache Reset-Funktion (Komplett-Reset)
-

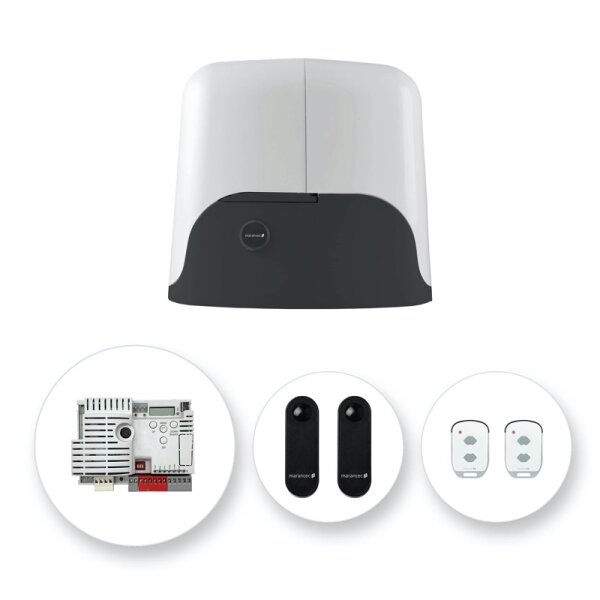

Komplettpaket
- Motoraggregat mit integrierter Steuerung (Version wie ausgewählt)
- Funkempfänger, integriert
- 2 x Handsender Digital 572
- 1 x Lichtschranke LS 22
ANSCHLUSSMÖGLICHKEITEN
- integrierter Funkempfänger bi-linked, 868 MHz
- Anschluss (konventionell) für Taster
- Anschluss (konventionell) für 4-Draht- Lichtschranke AUF und ZU
- Anschluss (konventionell) für Haltkreis
- Anschluss (konventionell) für 8,2 kOhm- Kontaktleiste
- Anschluss (konventionell) für 24 V-DC Signalleuchte
- Anschluss (konventionell) für 12 V-AC Elektroschloss
- Anschluss für Battery-Backup
- Ausgang 24 V-DC, max. 250 mA
- Torgewicht (max.):
- 500 kg (SU500F),
- 700 kg (SU700M),
- 1100 kg (SU1100M)
- Abtriebsdrehmoment (max.):
- 23 Nm (SU500F),
- 26 Nm (SU700M),
- 38 Nm (SU1100M)
- Laufgeschwindigkeit (max.):
- 40 cm/s (SU500F),
- 25 cm/s (SU700M),
- 20 cm/s (SU1100M)
- Motorleistung:
- 0,35 kW (SU500F, SU700M),
- 0,30 kW (SU1.100M)
- Steuerung:
- CBX10324F (SU500F),
- CBX10324 (SU700M, SU1100M)
- Betriebsart (Einschaltdauer): 80 %
- Modul (Zahnstange): 4
- Spannungsversorgung: 230 V AC
- Motorspannung: 24 V DC
- Stromaufnahme: 1,3 A - 1,5 A
- Schutzgrad: IP44
- Temperaturbereich: -20° bis +55° Celsius
- Gewicht 12, 5 kg - 13 kg
- Endlagensystem: magnetische Endschalter
- Motor-Aggregat mit integrierter Steuerung
- Steuerung CBX10324F (SU500F) oder CBX10324 (SU700M, SU1100M)
- 1 x Digital 992 Universalempfänger 868 MHz, bi.linked
- 1 x LS22 Einweg-Lichtschranke ohne Verbindungskabel
- 2 × Digital 572 Micro-Handsender 868 MHz, bi.linked
- Stirnrad Modul 4 (vormontiert)
- Bodenkonsole
- Montage- und Betriebsanleitung
Marantec Comfort SU Montage- und Betriebsanleitung
| Produkteigenschaft | Wert |
|---|---|
| Funk-Frequenz: | 868 MHz |
| Verwendung: | Schiebetore |
| Geschwindigkeit: | 20 cm/Sek.25 cm/Sek.40 cm/Sek. |
| Torgewicht, maximal: | 500 kg700 kg1.100 kg |
