Produktbeschreibung

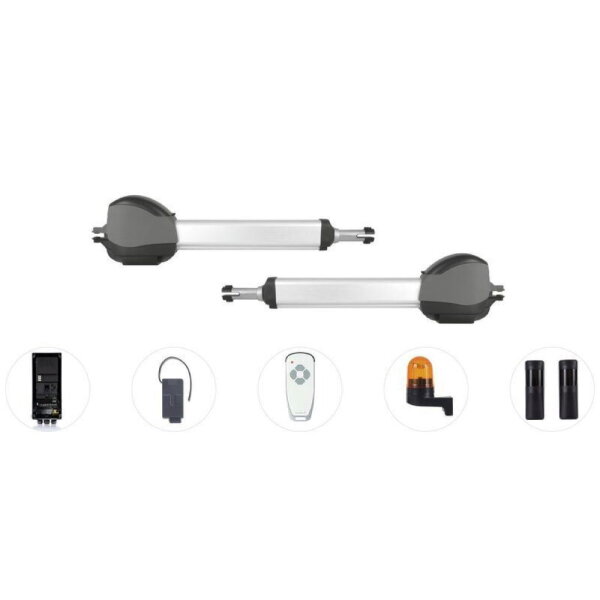

Marantec Comfort 525 Set mit Zubehör, Antriebssystem für Drehtore, bi-link Funktechnik

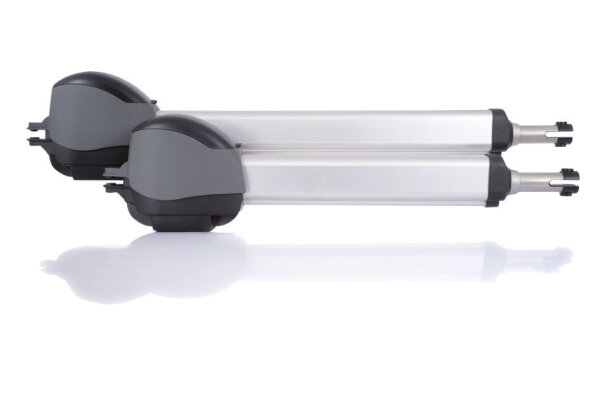

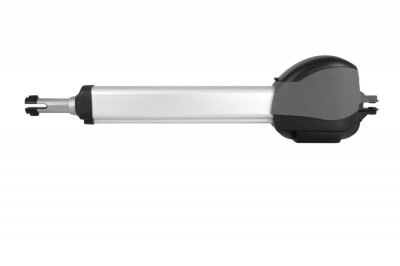

Der Kolbenstangenantrieb Marantec Comfort 525 öffnet Drehflügeltore mit einer Flügelbreite von bis zu 3,0 m und einer Flügelhöhe von bis zu 2,0 m. Die Öffnungszeit ist torspezifisch und beträgt zwischen 15 und 25 Sekunden. Das Flügelgewicht darf maximal 400 kg betragen.Der Marantec Comfort 525 ist sowohl für einflügelige als auch für zweiflügelige Drehtore verwendbar.
ANWENDUNG
- Geeignet für: für 1-flügelige und 2-flügelige Drehtore
- Flügelbreite: bis max. 3.000 mm
- Flügelhöhe: bis 2.000 mm
- Flügelfläche: max. 50% geschlossen
- Flügelgewicht: bis max. 400 kg
- Steigung: nur in Verbindung mit optionalem Zubehör
- e-Maß: 0 bis +160 mm
HINWEISE
- Zur besseren Stabilität der geschlossenen Torflügel empfehlen wir, einen mechanischen Anschlag zu installieren.
- Außerdem empfehlen wir, Wind- und Antriebsmomente in Bezug auf Windlasten zu überprüfen und evtl. anzupaassen und durch zusätzliche Sicherheitseinrichtungen zu ergänzen.
PRODUKTVORTEILE
- Robuster Drehtorantrieb
- Sehr leise Mechanik
- Strom-Spar-Technik
- Regerenzpunkt-Technik
- Soft-Start / Soft-Stopp
- Elektronische Aufschubsicherung
- Laufzeitbegrenzung
- Abschließbare Entriegelung (von Außen zugänglich)
- Integrierte Auswertung 8,2 kOhm
- Marantec EOS-Programmierung
- Programmierung und Zustandsmeldung über LED-Anzeige
- Automatische Zulauffunktion (nur in Verbindung mit Lichtschranke nutzbar)
- Torlaufzeit und Vorwarnzeit getrennt programmierbar
- Beleuchtungsdauer programmierbar
- Abschaltautomatik AUF und ZU getrennt programmierbar
- Torlaufgeschwindigkeit programmierbar
- Gehflügelfunktion programmierbar (2-flügelige Anlagen)
- Laufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Programmierbarer Relais-Ausgang für Signalleuchte, Torposition AUF/ZU, Wischimpuls - 1 Sekunde, Störung, Beleuchtung
- Wartungsintervall programmierbar
- Fehlersignalisierung
- Einfache Reset-Funktion
ANSCHLUSSMÖGLICHKEITEN
- Taster (konventionell)
- Marantec-Lichtschranke AUF und ZU (konventionell)
- Fremd-Lichtschranke ZU (konventionell)
- Haltkreis (konventionell)
- Schließkantensicherung 8,2 k O AUF und ZU (konventionell)
- Signalleuchte 24 V DC (konventionell)
- Elektroschloss 24 V DC (konventionell)
- Battery-Backup
- Versorgung externer Elemente 24 V DC (max. 50 mA)
TECHNISCHE DATEN
-
MECHANIK
- Zug- und Druckkraft: 3.000 N
- Flügelbreite: max. 3.000 mm
- Flügelhöhe (max): 2.000 mm
- Flügelgewicht: (max) 400 kg
- Laufgeschwindigkeit: 20 mm/s
- Öffnungswinkel: 120°
- Öffnungszeit (torspezifisch): ca. 15-25 s
- Bewegungshub: 405 m
- Gewicht:
- Motor-Aggregat: 7,5 kg
- Steuerung: 2,4 kg
-
ELEKTRIK
- Nennspannung: 230 V
- Nennfrequenz: 50/60 Hz
- Stromaufnahme: 1,7 A
- Leistungsaufnahme Betrieb: 0,4 kW
- Leistungsaufnahme Stand-by: 3,2 W
- Betriebsart (Einschaltdauer): S2- 5 min
- Steuerspannung: 24 V D
-
UMGEBUNGSDATEN
- Schutzart Motor-Aggregat: IP 44
- Schutzart Steuerung: IP 65 Schutzklasse: I
- Temperaturbereich: -20°C bis +60°
-
ABMESSUNGEN
- Motor-Aggregat: 1.137 x 208 x 136 mm
- Steuerung: 120 x 240 x 100 mm
LIEFERUMFANG
- 1 x Erstes Motor-Aggregat Marantec Comfort 525
- 1 x Zweites Motor-Aggregat (nur 2-flügelige Variante)
- 1 x Separate Steuerung Marantec Control x.52
- 1 x Marantec Digital 921 Modulempfänger 868 MHz, bi-linked
- 1 x Marantec Digital 564 Mini-Handsender 4-Kanal, 868 MHz bi·linked
- Beschlagausstattung, Tor- und Pfeilerwinkel
- Montagematerial
- Bedienungs- und Installationsanleitung Marantec Comfort 525
| Produkteigenschaft | Wert |
|---|---|
| Verwendung: | Drehtore |
| Torflügel-Anzahl: | 2-flügelig |
| Torflügelbreite, max.: | 3,0 m |
| Torgewicht, maximal: | 400 kg |
