Produktbeschreibung
Marantec Drehtorantrieb Comfort KST3224 im Set für 2-flügelige Drehtore bis 3,0 m ohne Encoder
Dieses Komplettset mit dem Drehtorantrieb Marantec Comfort ST 300 ist das Einsteigermodell der ST-Serie aus dem Hause Marantec. Durch seine schlanke Bauform und die funktionsorientierte Technik ist er im Preis-Leistungs-Verhältnis hervorragend. Er ist geeignet für 2-flügelige Drehtore bis 3,0 m Torflügelbreite und bietet eine max. Zug-/Druckleistung von 1.400 N bei einer max. Öffnungsgeschwindigkeit von 2,5 cm/s. Das Set wird ohne Encoder geliefert.Die hochwertigen Materialien und die moderne Steuerung unterstreichen dies. Geschützt gegen äußere Witterungseinflüsse und ausgestattet mit robuster Mechanik bringt der Comfort ST 3224 alles für einen ausdauernden Betrieb im privaten Anwendungsbereich mit.
PRODUKTMERKMALE
- Komplettset
- Hersteller: Marantec
- Sehr leise Mechanik
- Alle mechanischen Teile gegen Witterungseinflüsse geschützt
- Stabiles und UV-beständiges Kunststoff-Gehäuse

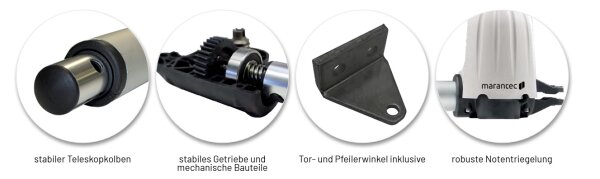

- Tor- und Pfeilerwinkel für einfache Motorenmontage
- Aktive Schließkantensicherung nötig
- Mechanischer Endanschlag in Endposition AUF und ZU nötig
- 2-Draht-Technologie für einfache Nachrüstung
-
Steuerung – Funktionen:
- Stromabhängige Hinderniserkennung mit Reversierung
- Soft-Start/Soft-Stopp/Soft-Lauf
- Automatische Zulauffunktion
- Toraufzeit und Vorwarnzeit getrennt programmierbar
- Beleuchtungsdauer programmierbar und über Funk schaltbar
- Teilöffnung programmierbar
- Laufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Zyklenzähler
- Wartungsintervall programmierbar
- Fehlersignalisierung
- Einfache Reset-Funktion (Komplett-Reset)
-
Steuerung – Aufbau und Anschluss:
- Battery-Backup im Gehäuse integrierbar
- Integrierter Funkempfänger bi.linked 868 MHz
- Anschluss (konventionell) für Taster
- Anschluss (konventionell) für 4-Draht-Lichtschranke AUF und ZU
- Anschluss (konventionell) für Haltkrei
- Anschluss (konventionell) für 8,2 kOhm-Kontaktleiste
- Anschluss (konventionell) für 24 V-DC Signalleuchte
- Anschluss (konventionell) für 12 V-AC Elektroschloss
- Anschluss für Battery-Backup
- Ausgang 24 V-DC, max. 250 mA

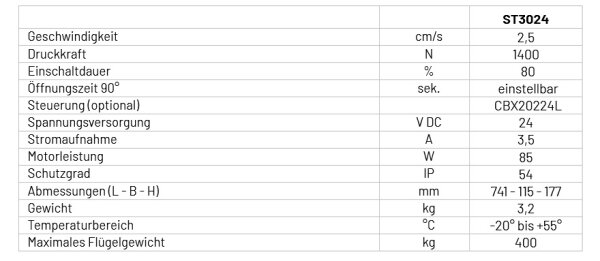

TECHNISCHE DATEN

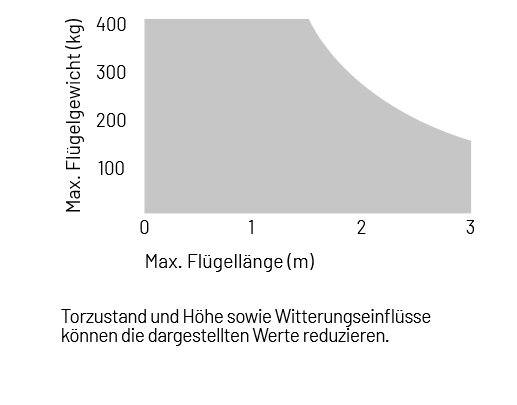

| Max. Torflügelgewicht | 400 kg |
| Max. Torflügelbreite | 3,0 m |
| Max. Torflügelhöhe | 2,0 m |
| Betriebsspannung | 220 - 240 V AC, 1 phasig |
| Nennfrequenz | 50 - 60 Hz |
| Nennstromaufnahme | 3,5 A |
| Max. Öffnungswinkel | 128° |
| Max. Torsteigung | 0,0 % |
| Anschlußart | konventionell |
| Schutzart | IP44 IP54 (Steuerung) |
| Motorleistung | 0,09 kW |
| Zug- und Druckkraft | 1.400 N |
| Laufgeschwindigkeit | 2,5 cm/s (max.) |
| Encoder | nein |
| Bewegungshub | 400 mm max. |
| Funktechnologie | bi-linked |
| Funkfrequenz | 868 MHz |
| Temperaturbereich | –20 °C bis +55 °C |
| Gewicht | 3,2 kg |

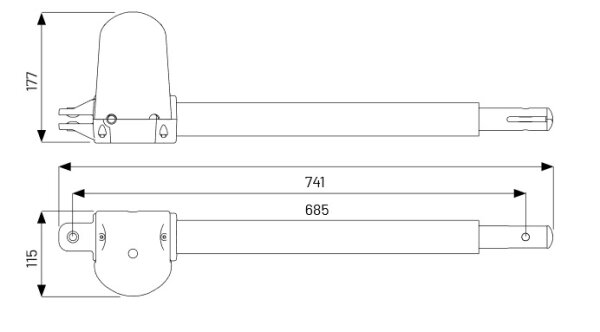

| Abmessungen | 115 x 177 x 741 mm |

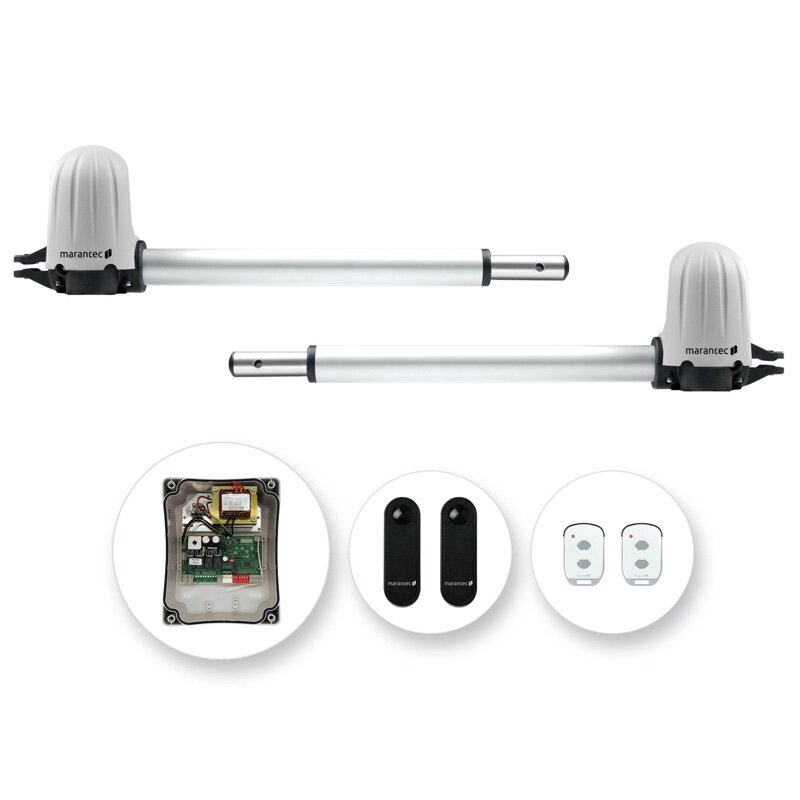

LIEFERUMFANG
- Linkes und rechtes Motor-Aggregat ohne Kabel (2x1,5 mm² benötigt)
- 1 x Externe Steuerung Control CBX20224L mit integriertem Funkempfänger, 868 MHz bi.linked
- 2 x Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi.linked
- 1 x LS22 Einweg-Lichtschranke ohne Kabel
- Tor- und Pfeilerwinkel
- 1 x Montage- und Betriebsanleitung Marantec Comfort ST3224
Marantec ST300 Montage- und Betriebsanleitung
Marantec Comfort Drehtorantriebe Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Torhöhe, max.: | 2,0 m |
| Torflügel-Anzahl: | 2-flügelig |
| Steuerung: | mit Steuerung, extern |
| Torflügelbreite, max.: | 3,0 m |
| Torgewicht, maximal: | 400 kg |
