Produktbeschreibung

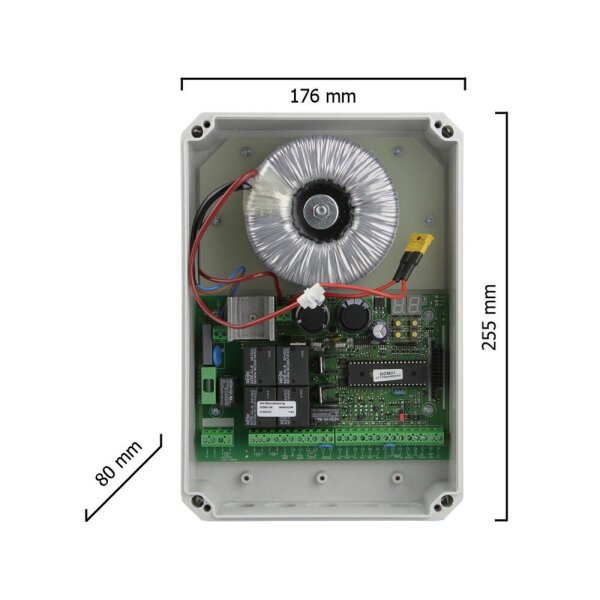

Motorsteuerung Dickert DCM31-03, 24V, mit Trafo,im Gehäuse
Die Dickert Motorsteuerung DCM31 ist eine moderne 24 V/DC Motorsteuerung mit Microcontroller sowie Sanft-Anlauf und -Auslauf.
Die Steuerung kann für 1- oder 2-flügelige Dreh-, Kipp-, Schwing- oder Schiebetore eingesetzt werden. Für den Betrieb sind Endschalter erforderlich. Die Motor-Spannungsversorgung übernimmt ein 24 V/300VA Ringkern-Leistungstrafo.
PRODUKTMERKMALE
- 24 programmierbare Menüs Funktionen siehe Bedienungsanleitung
- Integrierter Funkempfänger für steckbare Funkmodule in div. Frequenzen
- Kraftabschaltung per Strommessung einstellbarer Kraftzugabewert
- Sicherheitsleistenauswertung 8K2, OSE oder Schaltleiste
- Lichtschrankenanschluss Funktionen wählbar
- Licht/Warnlichtausgang Funktion wählbar
- Schliessautomatik Einstellbar bis max. 30 Minuten
- Geh-Flügel / Teil-Öffnungsfunktion
TECHNISCHE DATEN
| Betriebsspannung: | 230 V ±10 % 50 Hz |
| Ausgänge: | Motor M1 / M2, je max. 11 A DC, Licht- / Warnlicht 230 V/AC max. 500 W, Externe Geräte 12 V/DC geregelt, max. 40 mA und 15 V/DC ungeregelt, max. 100 mA, Relaisausgang potentialfreier Schließer, max. 24 V / 4 A |
| Eingänge: | Endschalter, Notaus, Lichtschrankeneingang, Sicherheitsleisteneingang 8K2 oder OSE, Eingang A (Impuls/Auf), Eingang B (Teilöffnung/Gehflügel/Zu), Antenneneingang |
| Steckplätze: | Buchsenleiste 15-polig für Funkmodul und 2x10-polige Buchsenleiste für externen Funkempfänger |
| Leistungsaufnahme: | Ruhebetrieb: 3 W mit Funkmodul, ohne externe Verbraucher |
| Anschluss: | Schraubklemmen, max 4 qmm |
| Betriebstemperatur: | -20° C bis +50° C bei 30 % bis 80 % rel. Luftfeuchtigkeit |
| Abmessung: Schutzart: |
255 mm x 176 mm x 80 mm Kunststoffgehäuse, IP54 |
| Gewicht: | ca. 3,1 kg |
LIEFERUMFANG
- 1 x Dickert Motorsteuerung DCM31-03
- Montagematerial
- Bedienungsanleitung
Dickert DCM31 Motorsteuerung Betriebsanleitung
Dickert DCM 31-03 Produktdatenblatt
| Produkteigenschaft | Wert |
|---|---|
| Verwendung: | Torsteuerung |
