Produktbeschreibung

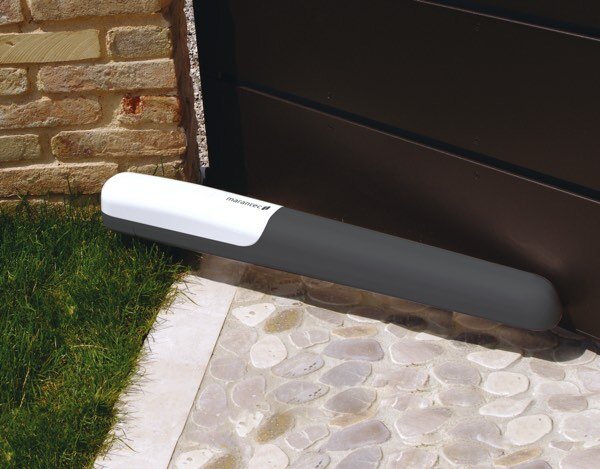

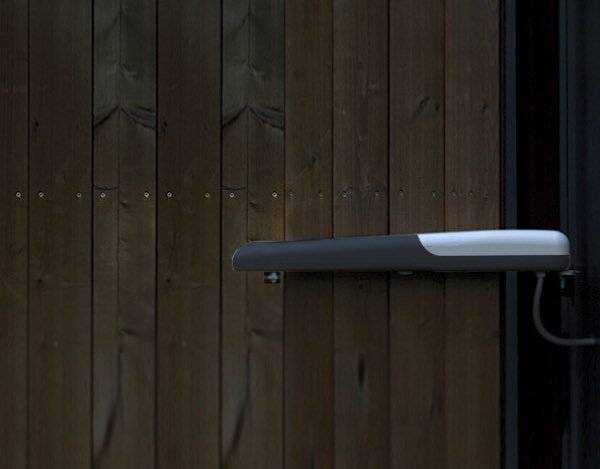

Marantec Drehtorantrieb Comfort KRA2224E, Set 2-flügelig bi-linked, mit Encoder
Marantec Komplett-Set für 2-flügelige Drehtore bis 3,0 m. Mit 24 V-DC Motor und einer max. Zug-/Druckleistung von 1.500 N und einer max.Laufgeschwindigkeit von 2,6 cm/s, mit Encoder.Dieser Drehtorantrieb hat eine stromabhängige Hinderniserkennung, d.h. es ist keine aktive Schließkantensicherung nötig (nur Antriebe mit Encoder).
PRODUKTMERKMALE
- Hersteller: Marantec
- Sehr leise Mechanik
- Sehr stabiles, pulverbeschichtetes Aluminium-Druckguss-Gehäuse
- Alle mechanischen Teile gegen Witterungseinflüsse geschützt
- Stabiles Aluminium-Druckguss-Gehäuse und UV-beständige Kunststoff-Abdeckungen
- Einstellbare Tor- und Pfeilerwinkel für einfache Motorenmontage
-
Steuerung – Funktionen:
- Eingebauter Encoder für maximale Präzision
- Stromabhängige Hinderniserkennung mit Reversierung
- Soft-Start/Soft-Stopp/Soft-Lauf
- Automatische Zulauffunktion
- Toraufzeit und Vorwarnzeit getrennt programmierbar
- Beleuchtungsdauer programmierbar und über Funk schaltbar
- Teilöffnung programmierbar
- Laufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Zyklenzähler
- Wartungsintervall programmierbar
- Fehlersignalisierung
- Einfache Reset-Funktion (Komplett-Reset)
-
Steuerung – Aufbau und Anschluss:
- Battery-Backup im Gehäuse integrierbar
- Integrierter Funkempfänger bi.linked 868 MHz
- Anschluss (konventionell) für Taster
- Anschluss (konventionell) für 4-Draht-Lichtschranke AUF und ZU
- Anschluss (konventionell) für Haltkreis
- Anschluss (konventionell) für 8,2 kOhm-Kontaktleiste
- Anschluss (konventionell) für 24 V-DC Signalleuchte
- Anschluss (konventionell) für 12 V-AC Elektroschloss
- Anschluss für Battery-Backup
- Ausgang 24 V-DC, max. 250 mA
TECHNISCHE DATEN

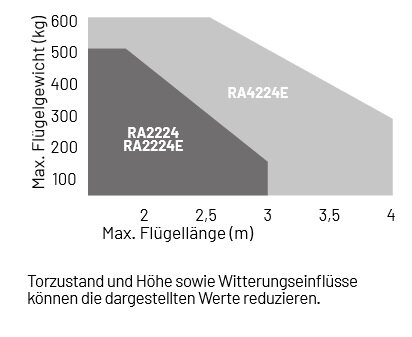

| Max. Torflügelgewicht | 500 kg |
| Max. Torflügelbreite | 3,0 m |
| Max. Torflügelhöhe | 2,0 m |
| Betriebsspannung | 220 - 240 V AC, 1 phasig |
| Nennfrequenz | 50 - 60 Hz |
| Nennstromaufnahme | 3,5 A |
| Max. Öffnungswinkel | 120° |
| Max. Torsteigung | 0,0 % |
| e-Maß (min. / max.) | 0 / 230 mm |
| Schutzart | IP44 IP54 (Funktechnik) |
| Motorleistung | 0,09 kW |
| Zug- und Druckkraft | 1.500 N |
| Laufgeschwindigkeit | 2,6 cm/s (max.) |
| Einschaltdauer | S2 - 8 min |
| Bewegungshub | 415 mm max. |
| Funktechnologie | bi-linked |
| Funkfrequenz | 868 MHz |
| Temperaturbereich | –20 °C bis +55 °C |
| Gewicht | 6 kg |

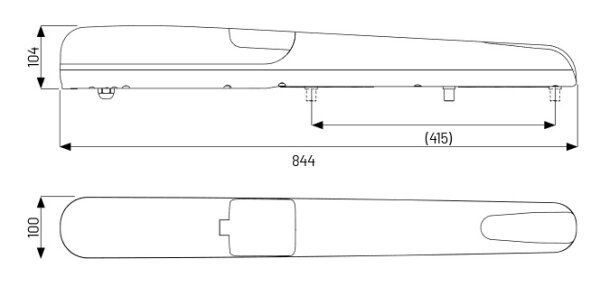

| Abmessungen | 100 x 104 x 844 mm |
LIEFERUMFANG
- Erstes und zweites Motor-Aggregat ohne Kabel (2x1,5 mm² benötigt)
- 1 x Externe Steuerung Control CBX20224L mit integriertem Funkempfänger, 868 MHz bi.linked
- 2 x Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi.linked
- 1 x LS22 Einweg-Lichtschranke ohne Kabel
- 1 x FCRAY Endanschlag für Richtung AUF

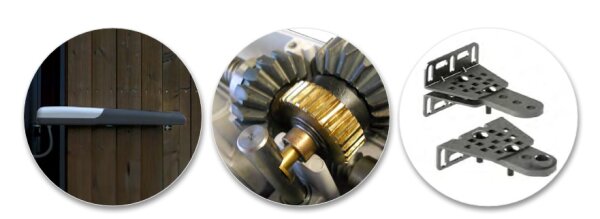

- Tor- und Pfeilerwinkel
- Bedienungsanleitung
| Produkteigenschaft | Wert |
|---|---|
| Torhöhe, max.: | 2,0 m |
| Torflügel-Anzahl: | 2-flügelig |
| Steuerung: | mit Steuerung, extern |
| Torflügelbreite, max.: | 3,0 m |
| Torgewicht, maximal: | 500 kg |
