Produktbeschreibung

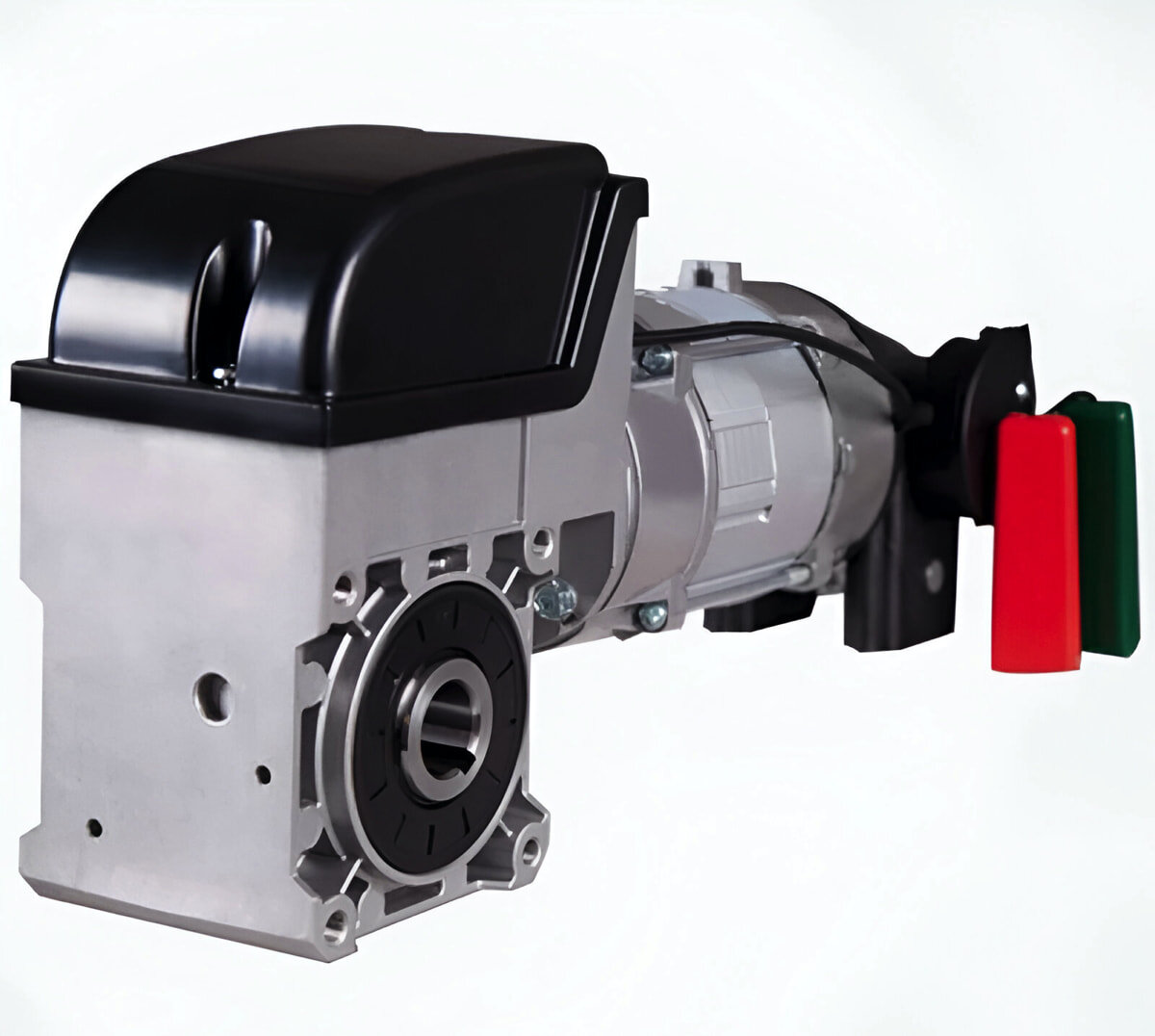

Novoferm Tormatic NovoShaft 9.20 - 25.40 ER DES Sektionaltorantrieb 90 Nm
Der Novoferm Tormatic Torantrieb NovoShaft 9.20 - 25.40 ER (Entriegelung)ist optimal für Sektionaltore mit Gewichtsausgleich geeignet. Er wird üblicherweise direkt auf die Federwelle montiert. Hierzu kann auch ein Wellenadapter notwendig sein. Dieser ist auch im Shop hier erhältlich.Die Bauform NovoShaft ER (Entriegelung) öffnet das Tor durch Betätigen der Notentriegelung.
ANWENDUNG
- Für Sektionaltore mit Gewichtsausgleich
- Geeignte für Tore mit max. 400 kg Torgewicht
PRODUKTMERKMALE UND VORTEILE
- Uiversell einsetzbar, für Aufsteckmontage auf Federwelle
- Kombinierbar mit allen Novoferm TORMATIC Steuerungen
- Unterschiedliche Entriegelungen fu¨r jede Situation
- Digitaler Endschalter integriert
- Bauform ER: Öffnet das Tor durchBetätigen der Entriegelung.
- Verlängerungsketten ermöglichen auch das Öffnen vom Boden aus.
- Robust und kompakt
- Digitale Endlageneinstellung
TECHNISCHE DATEN
- Motorausführung: Drehstrom
- Nennspannung: 3 x 230 V / 400 V AC, 3 phasig
- Nennfrequenz: 50 Hz
- Nennstrom Motor: 2,1 / 1,2 A
- Abtriebsdrehmoment 90 Nm
- Abtriebsdrehzahl 20 min-1
- Hohlwellen-Durchmesser 25,4 mm
- Statisches Haltemoment (Mstat) 450 Nm
- Max. Torgewicht 400 kg
- Einschaltdauer Motor S3-60 % ED
- Max. Schaltungen 20/Std.
- Bauseitige Zuleitung / Sicherung 5 x 1,5 / 10 A
- Endschalterbereich 1:20
- Verpackungsgewicht 15 kg
- Schutzart IP 54
- Betriebstemperatur - 5 °C / + 40 °C
- Dauerschalldruckpegel < 70="" db(a)
LIEFERUMFANG
- 1 x Industrietorantrieb Novoferm Tormatic NovoShaft 9.20 - 25.40 ER
- Montage- / Bedienungsanleitung
- Anschlusskabel zur Spannungsversorgung
| Produkteigenschaft | Wert |
|---|---|
| Torart: | Industrie-Sektionaltor |
| Abtriebsdrehmoment: | 90 Nm |
| Notentriegelung: | Schnellentriegelung |
| Spannungsversorgung: | 400 V AC |
| Umdrehungen / Minute: | 20 Upm |
| Torgewicht, maximal: | 400 kg |
