Produktbeschreibung

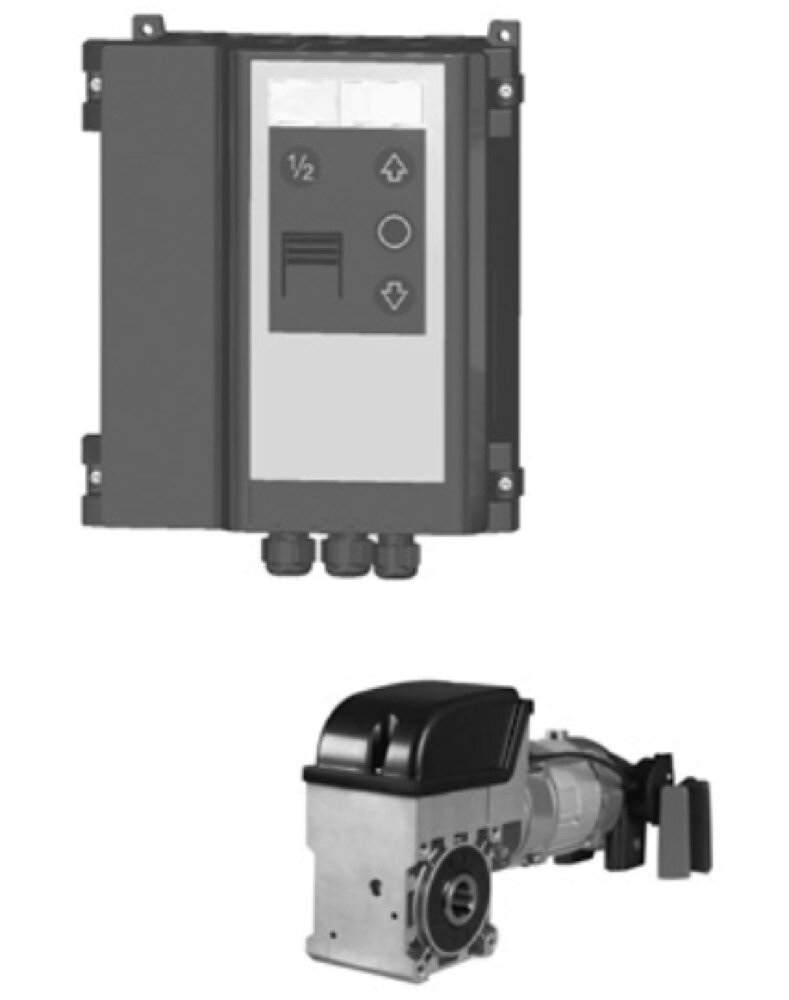

Novoferm Tormatic NovoShaft 9.24 ER Komplettset
Das Komplettset NovoShaft 9.24 ER von Novoferm Tormatic optimal für Sektionaltore mit Gewichtsausgleich geeignet. Die im Set enthaltene Torsteuerung NovoCon T100 DES ist eine Komfort-Torsteuerung für Wellen-Aufsteckantriebe mit digitalem Endschalter (DES). Bei der Novoferm Tormatic Steuerung T100 DES erfolgt die Programmierung sehr einfach und schnell mittels der 3 Bedienknöpfe am Gerät. Der NovoShaft Antrieb ist für 25,4 mm Hohlwelle ausgeführt und wird direkt auf die Federwelle montiert.Die Bauform NovoShaft ER ("Entriegelung") öffnet das Tor schnell und sicher.
ANWENDUNG
- Für Sektionaltore mit Gewichtsausgleich
- Geeignet für Tore mit max. 400 kg Torgewicht
- max. 24 Umdrehungen / Minute
PRODUKTMERKMALE UND VORTEILE
- Uiversell einsetzbar, für Aufsteckmontage auf Federwelle
- Komplett-Paket mit Antrieb, Steuerung und Zubehör
- Digitaler Endschalter integriert
- Bauform ER: Öffnet das Tor durch Entriegeln
- Robust und kompakt
- Digitale Endlageneinstellung
- Keine TÜV-Einschränkung der Schaltzyklen auf 10%
- Bedienung: Integrierter 3-fach Taster AUF-STOPP-ZU und 1/2-Torfahrt-Taster
- Anschlußmöglichkeiten: 2 unabhängig programmierbare Relaiskontakte für Ampel, Rampenfreigabe etc.
-
Betriebsarten:
- Totmann-Betrieb AUF / ZU
- Impuls AUF / ZU
- Impuls AUF / Totmann ZU
- Automatisches Schließen (einstellbar)

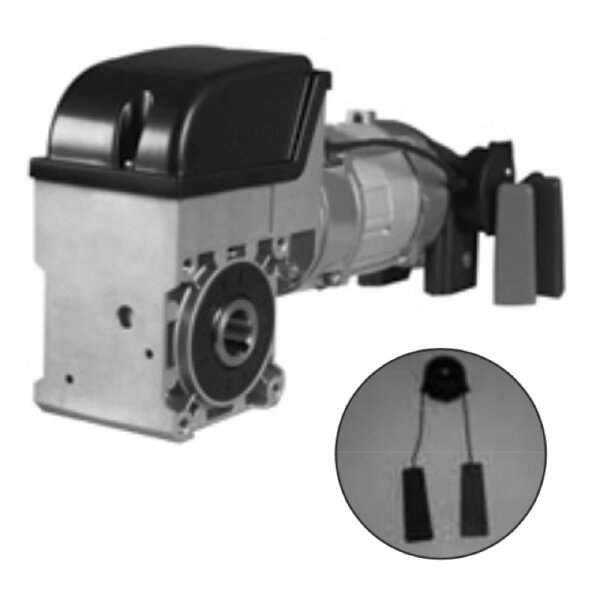

TECHNISCHE DATEN TORANTREB
- Motorausführung: Drehstrom
- Nennspannung: 3 x 230 V / 400 V AC, 3 phasig
- Nennfrequenz: 50 Hz
- Nennstrom Motor: 2,1 / 1,2 A
- Abtriebsdrehmoment 90 Nm
- Abtriebsdrehzahl 24 min-1
- Hohlwellen-Durchmesser 25,4 mm
- Statisches Haltemoment (Mstat) 450 Nm
- Max. Torgewicht 4.000 N
- Einschaltdauer Motor S3-60 % ED
- Max. Schaltungen 20/Std.
- Bauseitige Zuleitung / Sicherung 5 x 1,5 / 10 A
- Endschalterbereich 1:20
- Verpackungsgewicht 15 kg
- Schutzart IP 54
- Betriebstemperatur - 5 °C / + 40 °C
- Dauerschalldruckpegel < 70="" db(a)

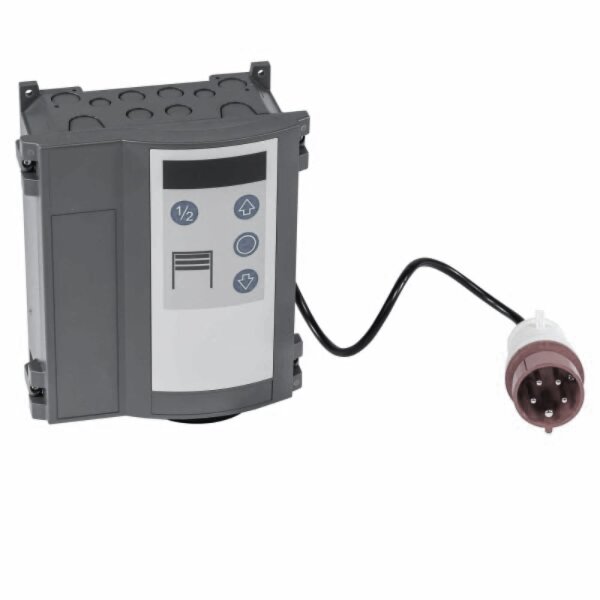

TECHNISCHE DATEN TORSTEUERUNG
- Versorgungsspannung: 1~230/ 3~230/ 3~400 V AC
- Motorleistung: max. 3,0 kW
- Externe Versorgung: max. 0,7 A
- Betriebstemperatur: -20 bis +55 Grad Celsius
- Abmessungen: 282 x 219 x 117 mm (H x B x T)
- Rauch-Wärme-Abzu (RWA): ja
- Relaiskontakte: 2, programmierbar
- Funk: optional
- Optional Anschluss Sensoren: OSE, 8k2, Lichtschranke
LIEFERUMFANG
- 1 x Industrietorantrieb Novoferm Tormatic NovoShaft 9.24 - 25.40 ER
- 1x Steuerung Novoferm Tormatic 100 DES
- Drehmomentsütze, universal
- Steuerkabel, 7 m
- Schaltseilverlängerung 2 x 4 m
- Optische Schließkantensicherung Novoshaft
- Sender, Empfänger, Anschlußdose mit Steuerkabel
- Montage- / Bedienungsanleitung
| Produkteigenschaft | Wert |
|---|---|
| Montageart: | Auf Torwelle |
| Torart: | Industrie-Sektionaltor |
| Abtriebsdrehmoment: | 90 Nm |
| Notentriegelung: | Schnellentriegelung |
| Spannungsversorgung: | 400 V AC |
| Umdrehungen / Minute: | 24 Upm |
| Torgewicht, maximal: | 400 kg |
